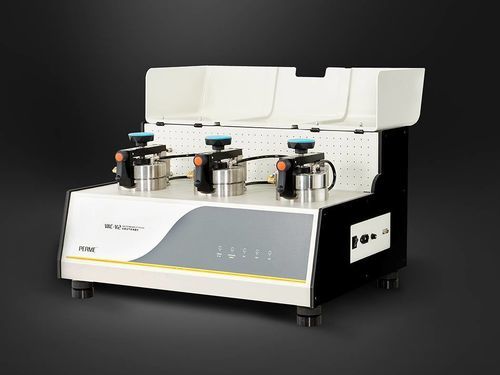

渗透性测试仪 VAC-V2

气体渗透性传输率氧气传输率

产品概述
VAC-V2基于压差法，适用于测定塑料薄膜、复合膜、高阻隔材料、片材和铝箔等材料的气体透过率，以及溶解度系数、扩散系数和渗透系数等阻隔性能参数。

产品特点

• 可在一次测试中获得试样的气体透过率、溶解度系数、扩散系数和渗透系数
• 3个测试位独立，可同时对三种相同或不同试样进行独立测试
• 宽量程、高精度的温湿度控制，满足多种测试条件
• 两种测试模式：比例模式与标准模式
• 测试量程可扩展，以评估高透过率材料
• 数据拟合功能可在极端条件及任意温度下获得可靠结果
• 可定制用于有毒、易燃及易爆气体的测试（需改制）
• 计算机控制，测试过程自动化
• 提供参考膜用于快速校准，保证测试数据准确且通用
• 配备标准RS232接口，便于数据传输
• 支持Lystem™实验室数据共享系统，实现测试结果与报告的统一管理

测试原理
将预处理的试样夹持于气体扩散室中，形成上下腔体之间的密封屏障。首先抽真空下腔并对整个系统抽真空，然后向高压腔充入试验气体以形成恒定压差；在压差作用下，气体由高压侧透过试样进入低压侧。通过监测低压腔内的压力变化并进行数据处理，即可得到试样的气体透过率及其他阻隔参数。

参照标准
ISO 15105-1、ISO 2556、GB/T 1038-2000、ASTM D1434、JIS K7126-1、YBB 00082003

适用范围

• 基础应用 — 薄膜：各种塑料薄膜、塑料复合膜、纸塑复合膜、共挤膜、镀铝膜、铝箔、铝箔复合膜等
• 基础应用 — 片材：工程塑料、橡胶及建筑材料（如 PP、PVC、PVDC 等）
• 扩展应用 — 多种气体：可测试 O2、CO2、N2、空气、He 等气体的透过率
• 扩展应用 — 易燃/易爆气体：可用于易燃、易爆气体的阻隔性测试（可能需定制）
• 扩展应用 — 生物降解薄膜：如淀粉基生物降解袋的透气性测试
• 扩展应用 — 航空航天材料：如飞艇气囊的氦气透过性测试
• 扩展应用 — 纸及纸板：烟包镀铝纸、利乐包装片材、方便面纸碗、一次性纸杯等
• 扩展应用 — 漆膜、玻纤布/纸、化妆品软管材料、橡胶片材：用于涂层基材、纺织材料、化妆品软管及橡胶片材的气体透过性评估

配置

• 标准配置：主机、恒温控制器、专业软件、圆形取样刀、真空脂、快速定量滤纸、进口真空泵
• 选购件：取样刀片、真空脂、真空泵油、快速定量滤纸、湿度发生装置
• 备注：1) 气源接口为 Φ6 mm 聚氨酯管；2) 气源与蒸馏水由用户自备

技术指标

• 测试范围（常规）：0.05 ～ 50,000 cm3/m2·24h·0.1MPa
• 测试上限（扩展体积）：≥ 500,000 cm3/m2·24h·0.1MPa
• 试样件数：3 件（数据独立）
• 真空分辨率：0.1 Pa
• 测试腔真空度：<20 Pa
• 控温范围：5℃ ～ 95℃
• 控温精度：±0.1℃
• 控湿范围：0%RH、5%RH ～ 90%RH（15℃～40℃条件下可定制自动加湿功能）
• 控湿精度：±1%RH
• 试样尺寸：Φ97 mm
• 透过面积：38.48 cm2
• 试验气体：O2、N2、CO2 等（气源需自备）
• 试验压力：10 kPa ～ 200 kPa
• 气源压力：0.4 MPa ～ 0.6 MPa
• 接口尺寸：Φ6 mm 聚氨酯管
• 外形尺寸：760 mm (L) × 575 mm (W) × 450 mm (H)
• 电源：220VAC 50Hz / 120VAC 60Hz
• 净重：88 kg
