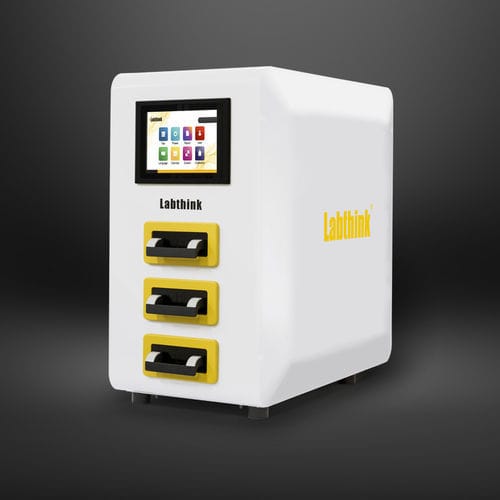

渗透性测试仪 C403M用于水蒸气传输率氧气传输率空气渗透性
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 测试类型
- 用于水蒸气传输率, 氧气传输率, 空气渗透性, 渗透性
- 测试产品
- 用于包装, 电池, 用于橡胶, 铝板, 用于薄膜, 电缆, 用于电子设备, 用于电子设备, 用于纸张, 用于防护服, 用于管道, 混凝土涂层, 管道, 用于光伏模块, 用于光学透镜, 用于熔融塑料, 用于帆布, 用于板材, 用于打印和标签, 医用口罩, 用于纺织品, 用于复合材料, 用于涂层, 用于 LED 测试仪, 纸质和纸板, OTR, 膜用
- 应用
- 制药应用, 工业, 实验室, 食品工业, 用于香烟包装盒, 用于诊断, 多功能, 研发, 生产, 车用, 医疗, 用于电子工业, 用于航空工程, 用于塑料加工, 化妆品产业, 用于密封性测试
- 配置
- 台式, 紧凑型
- 其他特性
- 带触摸屏, 数字, 自动, 带LCD屏幕, 具有监视功能, USB, 坚固, 带内存, 电脑控制, 半自动, 带测量装置, 模拟, 防水, PC控制, 带内部数据库, WiFi, 定制
产品介绍
简介
C403M 氧气/水蒸气透过率测试系统 C403M 可对薄膜、包装件和片材进行氧气透过率（OTR）和水蒸气透过率（WVTR）测定。基于库仑式氧传感器与红外水蒸气传感器（Labthink 组件），满足 ASTM D3985、ASTM F1249、ISO 15106-2 等标准，适用于医药、食品、医疗器械、日化、光伏与电子等领域的阻隔材料评价。
产品特点
测量核心：库仑式氧传感器
测量核心：红外水蒸气传感器
温湿度与气体控制
独立三腔设计
智能控制系统
多机联动管理与软件
低碳节能与运行优势
测试原理
将预处理试样夹持于测试腔之间，薄膜一侧通入氧气或湿化气，另一侧通入高纯氮。穿透的氧或水分子被氮气携带至传感器检测，根据传感器测得的浓度计算 OTR/WVTR 等结果。
参照标准
测试应用（基础 / 扩展）
技术参数
C403M 氧气/水蒸气透过率测试系统 C403M 可对薄膜、包装件和片材进行氧气透过率（OTR）和水蒸气透过率（WVTR）测定。基于库仑式氧传感器与红外水蒸气传感器（Labthink 组件），满足 ASTM D3985、ASTM F1249、ISO 15106-2 等标准，适用于医药、食品、医疗器械、日化、光伏与电子等领域的阻隔材料评价。
产品特点
- OTR 与 WVTR 一体化测试，支持 OTR+WVTR 组合、OTR 单测、WVTR 单测三种模式。
- 一次装样即可自动完成组合测试，规避试样交叉污染。
- 可在同一试样上同时获得 OTR 与 WVTR 数据，结果一致性更高。
测量核心：库仑式氧传感器
- ppb 级库仑式氧传感器（Labthink）实现更低检测下限及 ASTM D3985 所要求的绝对值测量。
- 无需频繁校准，寿命优于传统传感器。
- 在量程范围内氧吸收效率约 95–98%。
测量核心：红外水蒸气传感器
- 采用符合 ASTM F1249 的 Labthink 红外 WVTR 传感器。
- 非消耗型设计、长寿命，具备超限报警与自动保护功能。
温湿度与气体控制
- 360° 气流循环恒温技术确保良好温度稳定性。
- 测试过程中对载气流量与温度进行自动控制，提高测量精度。
- 按 NIST 原理进行湿度发生，配备高精度温湿度传感器实现实时监测与记录。
- 可选 GP-02 气体净化装置以提供超纯氮气。
- 系统重复性可达 0.02 cc/(m²·day) 级别。
独立三腔设计
- 屉式测试腔与自动夹样结构，操作快速且密封可靠。
- 3 套独立 50 cm² 测试腔支持三样并行测试，数据相互独立。
- 单次测试循环样品量由两件提升至三件，提高检测效率。
智能控制系统
- 10" 医用级触控屏配桌面操作系统，界面直观易用。
- 全自动测试流程，自动保存数据，多传感器实现智能告警。
- 内置日历、多语言切换、多级权限控制及网口支持外部访问与远程升级。
多机联动管理与软件
- 可选平台化软件实现多台仪器的集中控制与数据管理。
- 实时显示透过率、透过系数、温度与湿度曲线；专业测试模式适用于科研。
- 可选 GMP 数据可追溯性与 DataShield™ 数据集中管理方案。
低碳节能与运行优势
- 变频控制与低功耗元件降低能耗。
- 仪器可独立工作，无需专用计算机。
- 无需专业恒温室亦能获得稳定数据，降低实验室建设与运行成本。
测试原理
将预处理试样夹持于测试腔之间，薄膜一侧通入氧气或湿化气，另一侧通入高纯氮。穿透的氧或水分子被氮气携带至传感器检测，根据传感器测得的浓度计算 OTR/WVTR 等结果。
参照标准
- ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; YBB 00082003-2015
- ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129; YBB00092003-2015
测试应用（基础 / 扩展）
- 基础 — 薄膜、包装与片材：各类塑料薄膜、复合膜、共挤膜、镀铝膜、铝复合、瓶、软包、罐、箱、PP/PVC/PVDC 片材、金属箔、硅片等。
- 扩展 — 包装封盖、太阳能背板、管材（PPR）、医用泡罩、汽车燃油箱、电池外壳等需要 OTR/WVTR 评价的部件。
技术参数
- 型号: C403M
- 测试范围（标准面积 50 cm²）: OTR 0.05–200 cc/(m²·day); WVTR 0.05–40 g/(m²·day)
- MASK 面积 5 cm²（选配）: OTR 0.5–2000; WVTR 0.5–400
- 分辨率: 0.0001 cc/(m²·day) 与 0.0001 g/(m²·day)
- 重复性: OTR 0.02 或 1%; WVTR 0.02 或 2%（取较大值）
- 温度范围: 15–50 ℃；波动 ±0.2 ℃
- 湿度范围: 0%、35–90% ±2% RH
- 测试腔: 3 套（屉式，自动夹样）
- 样品尺寸: 4.2" × 4.2" (10.6 × 10.6 cm)
- 样品厚度: ≤ 120 mil (3 mm)
- 测试面积: 50 cm²
- 气体: 需自备 N2 99.999% 与 O2 99.5%
- 气源压力: ≥ 40.6 PSI / 280 kPa
- 接口尺寸: 1/8" 金属管
- 外形尺寸: 30.7" × 14.1" × 26.7" (78 × 36 × 68 cm)
- 电源: 120 VAC ±10% 60 Hz 或 220 VAC ±10% 50 Hz
- 净重: 176 lbs (80 kg)
- 标配: 主机、取样器、真空油脂、Φ4 mm 聚氨酯管
- 选配: GP-02、软件、计算机、GMP 系统、CFR 21 Part 11、空压机、DataShield™
