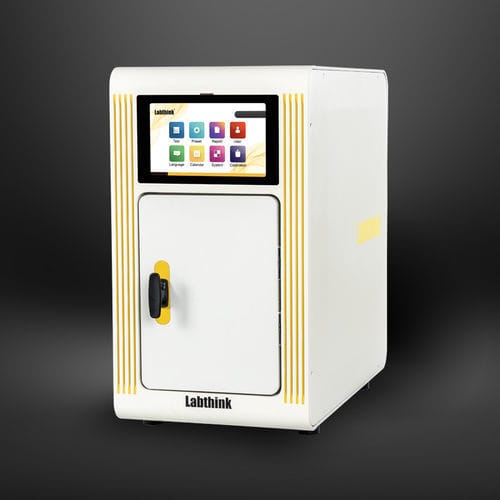

气体渗透性测试仪 C401H

水蒸气渗透性传输率用于水蒸气传输率

概述
C401H 为一体化 OTR（氧气透过率）和 WVTR（水蒸气透过率）测试系统，基于 ppb 级库仑法氧气传感器与红外水蒸气传感器。按 ASTM D3985、ASTM F1249、ISO 15106-2 等标准设计，适用于医药、食品、医疗器械、电子及工业领域的薄膜、包装、片材等材料测试。

产品特点

• 一台仪器支持 OTR+WVTR 组合、单独 OTR 或单独 WVTR 模式。
• 一次样品装夹完成双测，减少操作并避免交叉污染。
• 同机柜内独立的薄膜与包装试验单元，便于样品直接比较。

核心：库仑法氧气传感器

• ppb 级灵敏度，低检出限。
• 按 ASTM D3985 绝对值原理设计，无需常规校准。
• 寿命延长约 3 倍，氧吸收率 95–98%。

核心：红外水蒸气传感器

• 采用 Labthink 红外水蒸气传感器，符合 ASTM F1249。
• 无耗材设计，寿命长，具过限报警与自动保护。

温湿度控制

• 360° 气流循环恒温技术，保证稳定的试验环境。
• 自动控制载气流量与温度；NIST 原则的加湿以维持精确相对湿度。
• 高精度温湿度传感器，支持实时监测和记录。

适用于薄膜与包装测试

• 双功能测试单元实现薄膜与成品包装的快速切换。
• 自动夹紧确保力均匀与密封可靠，提高可重复性。

智能控制系统

• 10 英寸医用级触摸屏，桌面操作系统，操作直观。
• 测试流程全自动，数据自动保存，多级权限控制。
• 标配网络口，支持外部访问、数据传输和远程升级。

多仪器协同管理

• 可选平台化软件实现单机或多主机集中控制与管理。
• 实时显示透过率曲线、系数、温湿度曲线等。
• 可选 GMP 可追溯性与 DataShield™ 集中数据管理。

节能低碳

• 变频控制与低能耗元件降低功耗。
• 可独立运行（电脑非必需），降低实验室建设与运维成本。

测试原理
将预处理样品夹装在试验室之间。一侧通以氧气（或具有受控湿度的载气），另一侧通以高纯氮。透过的氧或水分子扩散至高纯氮侧并被载气带至传感器，依据传感器测得的浓度计算 OTR/WVTR。

参考标准
ASTM D3985；ASTM F1307；GB/T 19789；GB/T 31354；DIN 53380-3；JIS K7126-2-B；ASTM F1249；ISO 15106-2；GB/T 26253；JIS K7129

测试应用
基础应用

• 薄膜：塑料薄膜、复合膜、共挤薄膜、镀铝/金属化薄膜、铝箔复合膜等。
• 包装：塑料/纸/复合材质瓶、袋、罐、盒、桶等成品包装。
• 片材：PP、PVC、PVDC、金属箔片、橡胶片、硅片等。

扩展应用

• 包装盖、LCD 组件、太阳能背板材料、PPR 管、医疗泡罩、无菌敷料、电池外壳等。

技术参数（摘选）
标准测试面积：50 cm²；OTR 范围：0.01–200 cc/(m²·day)；WVTR 范围：0.005–50 g/(m²·day)；包装测试范围：0.00005–1 cc/(pkg·day)；分辨率：0.0001；重复性：OTR 0.01 cc/(m²·day) 或 1%；WVTR 0.005 g/(m²·day) 或 2%；温度：15–50 °C（±0.2 °C）；湿度：0%、35–90% ±2%

技术规格（摘选）
薄膜尺寸：4.2" × 4.2" (10.6 × 10.6 cm)；样品厚度 ≤ 3 mm；容器尺寸 ≤ Φ100 mm × 250 mm；测试面积：50 cm²；载气：N2 99.999%（用户自备）；气源压力 ≥ 40.6 PSI / 280 kPa；外形尺寸：68 × 40 × 68 cm；净重：75 kg；电源：120 VAC 60 Hz 或 220 VAC 50 Hz

可选项与配置

• 可选项：GP-02 气体净化装置、DataShield™、GMP 计算机系统、CFR 21 Part 11 模块、附加试验单元、遮罩、软件与电脑等。
• 标准配置：主机、采样器、真空润滑脂、Φ4 mm 聚氨酯管。

技术特性

• 型号：C401H
• 测量原理：库仑法 O2 传感器（ppb）+ 红外 WVTR 传感器
• 符合标准：ASTM D3985、ASTM F1249、ISO 15106-2 等
