液体过滤器 GVF series

隔膜真空实验室

概述

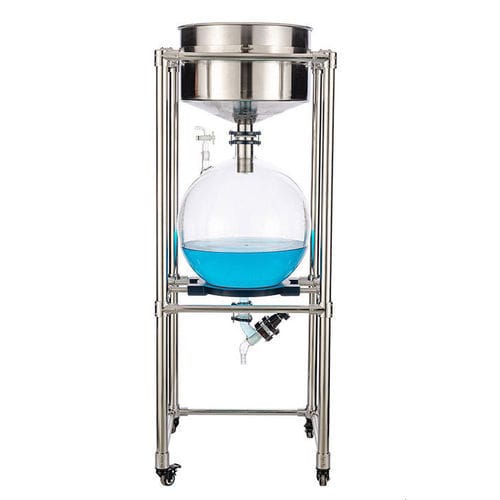

GVF 系列玻璃真空过滤器为可移动单元，用于固液分离、材料干燥及杂质去除。将过滤材料（滤布、滤网、滤膜等）均匀放置于漏斗上；将玻璃吸滤瓶连接到真空泵，通过负压使漏斗内物料经滤层被过滤，滤液进入吸滤瓶。过滤精度取决于所用滤布规格。

主要特性

• 吸滤瓶采用高硼硅玻璃 GG-17（线膨胀系数 3.3）
• 漏斗为 304 不锈钢，漏斗底部钻 Ø4 mm 孔
• 框架为铝合金与不锈钢结合结构
• 配件采用 304 不锈钢；部分型号配玻璃放液阀，内衬 PTFE
• 机底带万向轮并带刹车，便于整体移动

规格

• GVF-5L：反应瓶容量 球形 5L；漏斗尺寸 300×150 mm；吸口 Ø80 法兰；真空接口 24#（OD 12 mm）；放液口：Φ45 mm 球凸连接（玻璃+PTFE），放液口 Φ20；放液高度 450 mm；外形 490×490×1500 mm；净重/毛重 20/45 kg
• GVF-10L：反应瓶 10L；漏斗 350×220 mm（21L）；吸口 Ø80；真空 24#（OD 12 mm）；放液：Φ45 mm 玻璃+PTFE，放液 Φ20；放液高度 450 mm；外形 500×520×1230 mm；净重/毛重 24/50 kg
• GVF-20L：反应瓶 20L；漏斗 350×220 mm（21L）；吸口 Ø80；真空 24#（OD 12 mm）；放液：Φ45 mm 玻璃+PTFE，放液 Φ20；放液高度 450 mm；外形 500×520×1330 mm；净重/毛重 27/53 kg
• GVF-30L：反应瓶 30L；漏斗 450×250 mm（39L）；吸口 Ø80；真空 24#（OD 12 mm）；放液：Φ33 mm 玻璃+PTFE，放液 Φ34；放液高度 350 mm；外形 580×600×1530 mm；净重/毛重 35/64 kg
• GVF-50L：反应瓶 50L；漏斗 450×250 mm（39L）；吸口 Ø80；真空 24#（OD 12 mm）；放液：Φ45 mm 玻璃+PTFE，放液 Φ20；放液高度 350 mm；外形 580×600×1530 mm；净重/毛重 38/67 kg

技术参数

• 玻璃材料：GG-17 高硼硅玻璃（线膨胀系数 3.3）
• 额定可达真空度：0.098 MPa
• 反应瓶接口：标准 3 口
• 移动性：带刹车的万向轮
• 框架表面处理：塑料或 PTFE 喷涂；主体支架：托盘式
• 适用范围：实验室及小规模生产的过滤、固液分离、干燥及杂质去除
