振荡槽反应器 VGR series

多功能用于化学品带混合器

概述

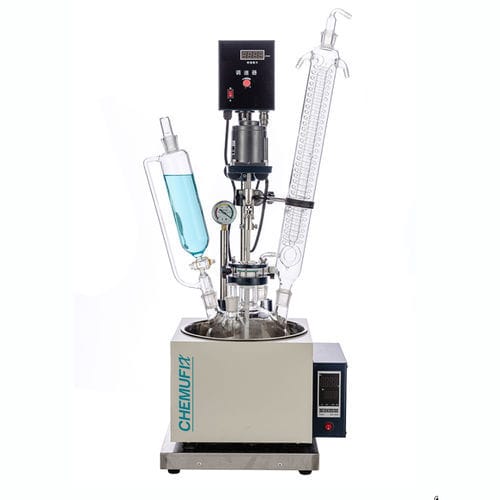

VGR 系列单层玻璃反应釜集电动恒速搅拌系统、加热浴与玻璃冷凝回流装置于一体。工作时，浴锅对不锈钢釜体加热，电动搅拌器进行可控混合；在真空条件下（需外接真空泵）蒸发效率提高，溶剂蒸汽经外部冷却回路冷凝后可回流至釜内或收集回收。该系列需配合外部真空及冷却/回流设备组成完整系统。

主要特点

• 接触物料部件采用高硼硅玻璃（膨胀系数3.3）及PTFE，耐化学腐蚀。
• 主框架为防腐喷涂冷板+铝合金；釜体为不锈钢。
• 搅拌与加热独立开关控制；带倾倒（ON-OFF）按钮。
• 电子无级调速，旋钮微调；速度在控制盒上数显。
• 数显恒温浴，釜底配K型传感器和不锈钢探头。
• 搅拌轴采用陶瓷轴承和机械密封，减少磨损与碎屑。
• 真空表指针显示，实时监测真空度。
• 三日月形叶片为304不锈钢+PTFE涂层；搅拌轴为304不锈钢并带PTFE套。
• 搅拌与加热电路设双保险丝保护。

规格（单层小型型号）

• 型号：VGR-1S（1L 球形）、VGR-2S（2L）、VGR-3S（3L）、VGR-5S（5L）。
• 电压/频率：220V/50Hz。搅拌转速：0–800 rpm（小型）。釜体温度范围：-80℃～+250℃；浴温范围：室温至-180℃（需配合适冷却设备）。
• 搅拌电机功率：40W–90W。加热功率：1.5–2 kW。真空能力：约0.098 MPa（需外接真空装置）。
• 接口：冷凝器、恒压漏斗、温度口等采用标准接头（19#、24#、29#），各型号配套收集适配器。
• 外型与重量（示例）：釜体尺寸 Φ245–Φ280 mm；整机净重 18–25 kg；包装重 33–40 kg。具体尺寸按型号而异。

规格（大型型号概要）

• 型号：VGR-10S、VGR-20S、VGR-30S、VGR-50S、VGR-100S — 容量 10、20、30、50、100 L。
• 玻璃材质：GG-17 高硼硅玻璃。釜体反应温度：-80℃～+250℃。大型型号搅拌转速最高达450 rpm。
• 功率示例：搅拌 90–250W；加热 3–8 kW。外壳尺寸、不锈钢釜尺寸与包装随型号不同。
• 移动方式：带刹车的万向角轮。出料口离地高度约450 mm。反应口数量多为球形七口或部分型号为圆柱六口。

车间 / 图片
随产品信息提供的车间与工厂照片展示了装配、检查和质量控制流程。

技术参数

• 接触材料：高硼硅玻璃 + PTFE。
• 搅拌：陶瓷轴承、机械密封、PTFE 涂层三日月叶片、无级调速。
• 温度能力：釜体 -80℃～+250℃；浴在适当冷却下可达室温至 -180℃。
• 真空能力：约0.098 MPa（需外接真空装置）。
• 冷凝与回流：带标准磨口的玻璃冷凝盘管；建议外部循环冷却。
• 安全：双保险丝保护与机械密封；危险工况可选配防爆电机/变频器。
• 可选容量：VGR 系列覆盖 1 L 至 100 L。
