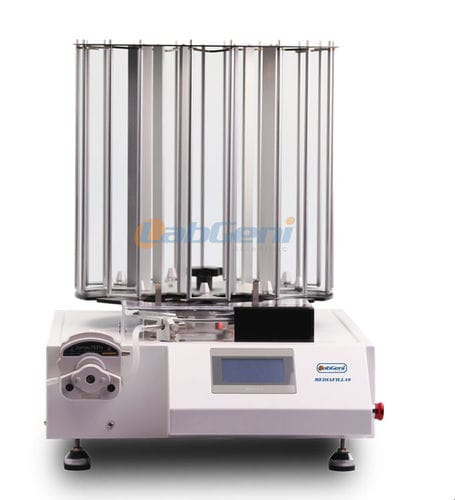

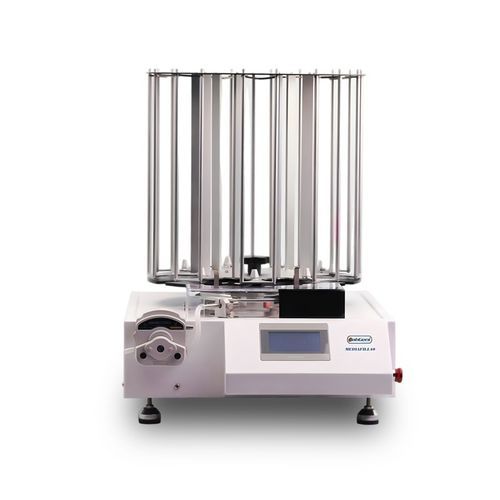

液体分配器 MEDIAFILL10-200

自动化PLC控制电脑控制

简要说明

• 适用于Ø90 mm和Ø60 mm培养皿；其他直径可定制
• 分装速度最高可达400皿/小时（MEDIAFILL10-400，20 ml，Ø90 mm）
• Siemens PLC控制；Omron位置传感器
• 触摸屏图形界面用于参数设置与操作
• 可与任意品牌的培养基制备装置联动；支持1至10升的分装

概述
MEDIAFILL10系列为台式自动培养基分配系统，适用于培养皿的无菌分装。其灵活的分装模式和小型台面占用使实验室能在受控的分装区内实现自动化操作。系统可与培养基制备装置配合，处理1–10 L的无菌培养基，且在设定后可实现无人值守的连续分装。

操作与特点

• 操作简便：全屏GUI以明文显示参数和流程，便于快速设置和减少培训
• 可靠的自动化：机械传送盘配合传感器监测，自动补偿常见的培养皿直径/形状差异
• 高产能：准备9 L培养基后，一键操作可分装数百皿（示例：540皿）
• 可选模块：血培养皿专用双泵、搅拌以提高均匀性、半导体制冷用于需控温培养基、印字模块用于日期/批号打印

关键部件产地

• Siemens PLC（德国）
• 电磁阀（意大利）
• 搅拌电机（西班牙或日本）
• 压力传感器（瑞士）
• 搅拌棒（日本）
• 循环泵（美国）
• 位置传感器：Omron（日本）

技术参数（摘要）
型号：MEDIAFILL10-200（HMD-10 200）和 MEDIAFILL10-400（HMD-10 400）
分装软管：25#或17#；25#流量：0.2–1120 ml/min；17#流量：0.3–1780 ml/min
分装精度：约1%（以20 ml，校准后）
双泵：可选（建议用于血培养皿）
分装速度：200 片/小时（MEDIAFILL10-200，20 ml，Ø90 mm）— 400 片/小时（MEDIAFILL10-400，20 ml，Ø90 mm）
培养皿托盘容量：MEDIAFILL10-200：25片/格，9格，最多175片（Ø90 mm）；MEDIAFILL10-400：40片/格，9格，最多280片（Ø90 mm）；可选Ø60 mm托盘
分装层数：3层（Ø90 mm），可选Ø60 mm — 大型号：6层，可选Ø60 mm
振荡功能：200型号无，400型号有（提高分布均匀性）
半导体制冷模块：MEDIAFILL10-400可选
印字模块：MEDIAFILL10-400可选（用于在培养皿上打印生产日期/有效期/批号）
UV灯：254 nm，11 W，寿命约13,000小时；用于分装区消毒，带更换提醒
控制：大尺寸触摸屏，直观参数设置
清洗与消毒：托盘和转盘可拆卸，便于清洗与消毒
报警：具有故障与过程报警功能
尺寸（H x W x D）：260 x 520 x 770 mm
净重：40 kg

注意
为保证分装过程的洁净环境，分装区应配备紫外线灭菌灯。该机可与培养基制备装置集成，支持1至10升的分装量，适用于小型实验室的工作流程。

规格 / 技术数据

• 型号：MEDIAFILL10-200（亦有 MEDIAFILL10-400）
• 分装速度：最高400皿/小时（MEDIAFILL10-400，20 ml，Ø90 mm）
• 分装精度：约1%（20 ml，校准后）
• 软管选项与流量：25#（0.2–1120 ml/min）或17#（0.3–1780 ml/min）
• 盘片容量：每次运行最多175（MEDIAFILL10-200）或280（MEDIAFILL10-400）片 Ø90 mm
• 控制：Siemens PLC，大屏触摸GUI
• 关键传感器/部件：Omron位置传感器；电磁阀；压力传感器；搅拌电机；循环泵
• UV灭菌：254 nm灯（11 W），长寿命并带更换提醒
• 可选模块：双泵、振荡、半导体制冷、印字模块
• 外形尺寸：260 x 520 x 770 mm（H x W x D）
• 净重：40 kg
