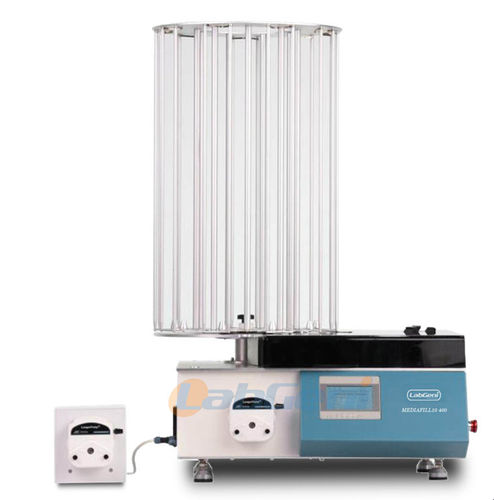

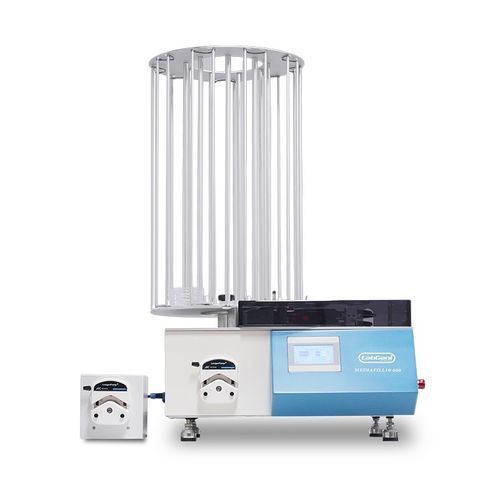

液体分配器 MEDIAFILL10 series

培养介质自动化PLC控制

概述MEDIAFILL10为紧凑型自动系统，用于向培养皿无菌分装细胞培养基（标准适配90 mm，60 mm为可选）。可接受已制备的无菌培养基（1–10 L），并可与自动培养基制备装置集成，构成制备与分装一体化生产线。

主要特点

• 兼容90 mm与60 mm培养皿（其他直径可定制）
• 可选双泵；分装速度最高可达800盘/小时（MEDIAFILL10-400，双泵时）
• 可选双泵配置可实现血液与培养基共分装，用于血培养皿
• Siemens PLC控制；Omron位置传感器
• 大屏触摸式HMI，参数设置与操作直观
• 可与主流自动培养基制备设备兼容对接

操作与自动化所有功能通过全屏图形界面控制，引导操作员完成设置和运行。培养皿输送由传感器监控，系统可自动适应培养皿直径和堆叠形态。典型流程：制备9 L培养基后，系统可一次性分装最多540盘。为保证无菌分装，建议在分装区配置UV灭菌灯。

主要部件产地

• Siemens PLC (Germany)
• 电磁阀 (Italy)
• 搅拌电机 (Spain or Japan)
• 压力传感器 (Switzerland)
• 搅拌棒 (Japan)
• 循环泵 (USA)

技术参数（摘要）型号：MEDIAFILL10 200 / MEDIAFILL10 400
分装软管：25# 或 17#；流量：0.2–1120 ml/min（25#），0.3–1780 ml/min（17#）
分装精度：1%（以20 ml计，使用校准程序）
双泵系统：可选（血培养应用）
分装速度：MEDIAFILL10 200 = 400 pcs/h；MEDIAFILL10 400 = 800 pcs/h（双泵时）
培养皿容纳量：200 型标准 25 pcs/格 × 9 格（最多175盘 90 mm）；400 型标准 40 pcs/格 × 9 格（最多280盘 90 mm）；60 mm 托架为可选
托盘层数：200 型 3 层（90 mm），60 mm 可选；400 型 6 层（90 mm），60 mm 可选
摇匀功能：MEDIAFILL10 400 = 有（改善培养基分布）；MEDIAFILL10 200 = 不适用
可选半导体制冷模块（MEDIAFILL10 400）
可选打印模块（MEDIAFILL10 400），可在培养皿上打印生产/有效期/批号
UV 灯：254 nm，11 W，寿命约13,000 小时；独立区域消毒并带更换提醒
控制：触摸屏 HMI，Siemens PLC
清洁：培养皿和旋转盘可拆卸，便于清洗与消毒
报警：故障报警功能
尺寸（H×W×D）：260 × 520 × 770 mm；净重：40 kg
