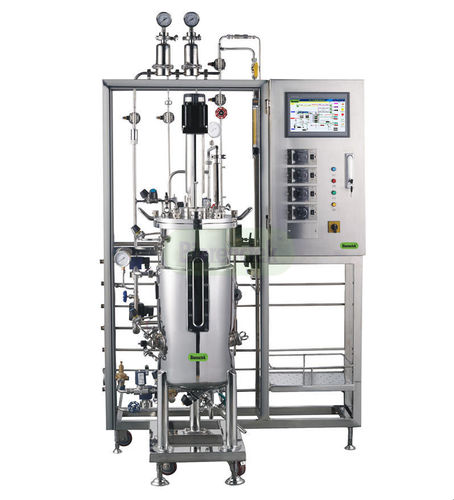

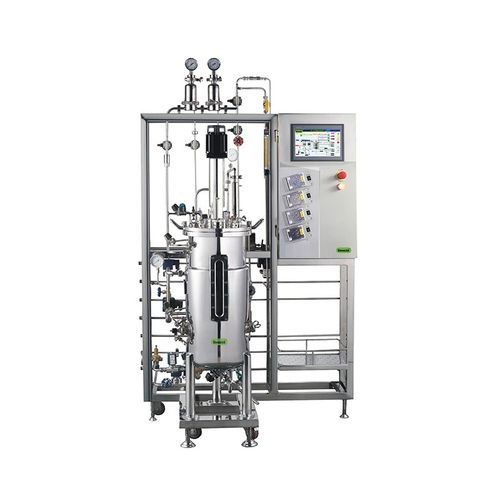

生物反应器/发酵罐 / 振荡槽 BIOF-S

用于制药业用于工业自动

简要特性

• BIOF-S 系列不锈钢自动发酵罐（生物反应器）— 容量 10–20000 L（可提供 5 L 起小型机型）
• 全自动控制：SIP、pH、DO、搅拌、温度、压力、气体流量、可选顶盖提升
• 罐体 316L 不锈钢，夹套 304 不锈钢；内表面抛光 Ra0.4，外表面 Ra0.6
• 模块化选项：Vogtlin MFC 自动流量控制、CIP 自动清洗系统、罐体称重、翻盖机构
• 可提供交钥匙方案（冷水机、空压机、蒸汽发生器）；符合 GMP 定位设计

概述
BIOF-S 不锈钢发酵系统由罐体、管路与阀门、空气过滤系统、自动温控系统、转速控制系统、pH 与 DO 在线检测及自动控制、自动消泡、自动加料、PLC 集中控制与上位机控制软件组成。可配置无油静音空压机与电加热蒸汽发生器。设计压力 0.3 MPa。标准接口包括取样阀、底部排液阀、大侧视镜、12V 安全照明、温度/pH/DO/消泡/酸碱补料/接种/进料/进排气/种子传递等接口；进排气及过滤器可蒸汽灭菌。

技术规格（概要）

• 型号：BIOF-S Series
• 容量：10–20000 L（典型供应，亦可选 5 L 起）
• 罐体材质：罐体 316L SS，夹套 304 SS；SIP 在线灭菌（100–130°C）
• 搅拌：顶入式机械搅拌，伺服电机+调速器，AD 机械密封，多级叶轮+可拆卸挡板，控制精度 ±1%
• 进气与过滤：环形底部分配器；粗滤与 0.01 μm 精密灭菌滤；滤芯可耐蒸汽灭菌；最大通气可配置至 2 VVM
• pH 控制：Hamilton / Mettler 高温玻璃电极；控制范围 2–12 pH（显示 0–14）；精度 ±0.02；智能 PID 控制与报警
• DO 控制：Hamilton / Mettler 高温电极；控制范围 0–100%（显示 0–200%）；精度 ±5%；PID 控制并可 PC 记录
• 温度控制：电加热与水冷循环泵；防干烧与过温保护；PID 智能控制；冷却水 +5°C 至 65°C ±0.2°C
• 消泡系统：经由蠕动泵投加消泡剂，配高灵敏消泡电极；时间与比例自动控制
• 气体流量检测与控制：转子流量计或可选 Vogtlin MFC；Siemens 模块；压力显示精度 0.01 MPa
• 压力检测：指针式压力表与耐高温精密传感器；量程 0–0.35 MPa
• 自动加料：PID 分段给料（≥10 段），给料曲线分析、累计显示与数据存储

关键部件 / 品牌

• pH 电极：Hamilton / Mettler（瑞士）
• DO 电极：Hamilton / Mettler（瑞士）
• PLC：Siemens（德国）；触摸屏：MCGS
• 恒温水泵：WILO（德国）；减速箱/电机：SEW（德国）
• 变频器：BOSCH（德国）；MFC（可选）：Vogtlin
• 控制软件：Bioreactek™（China）
• 其他配件：Burkert、Gemi、DK、Sanlixin、Julang、Chengfeng（测量与阀件）

技术参数与可选件

• 内表面抛光 Ra0.4；外表面 Ra0.6；氩弧焊接工艺
• 接触介质部件为 AISI 316L；湿部件采用进口隔膜阀；抛光不锈钢管路
• SIP：一键全自动灭菌覆盖滤器、罐体及管路；取样与排液阀支持手动灭菌
• 可选项：自动 CIP 系统、翻盖机构、罐体称重模块（精度 0.1%）、MFC 自动流量控制
• 合规性：面向 GMP 型安装设计；提供交钥匙整体解决方案
