生物反应器/发酵罐 / 振荡槽 BIOF-D series

实验室自动自动化

简短描述

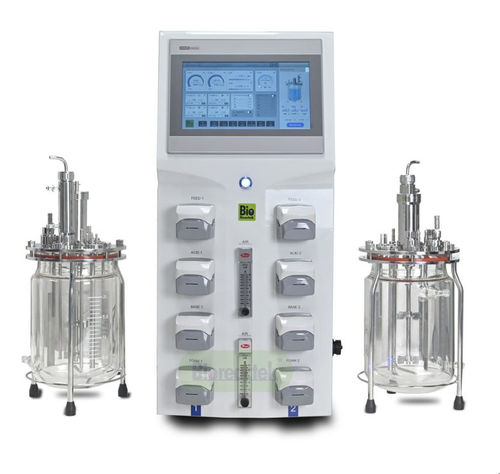

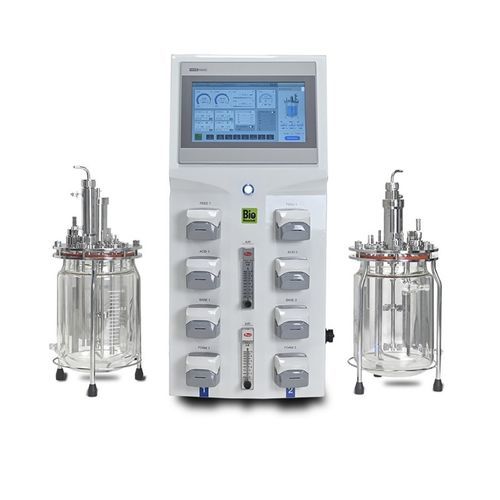

BIOF-D系列并联双罐生物反应器/发酵罐，面向需要同时或独立进行培养/发酵的实验室。集成主机配备10.1英寸多点触控HMI、Siemens SMART-200 PLC和LF-Control 2.0软件，可同时或分别控制两台1–15 L公称容积的玻璃罐，支持多路蠕动泵、在线监控、数据记录与导出。

主要特点

• 并联双罐设计：两台玻璃发酵罐可独立或同步控制（每罐公称1–15 L）。
• 集成主机与10.1英寸高端触控HMI，操作直观并支持扩展。
• BIOF-D2控制器：Siemens SMART-200 PLC与LF-Control 2.0，支持曲线显示、历史数据导出与远程监控。
• 标配四路蠕动泵用于进料/消泡；通过快速释放接口可扩展至最多8路泵。
• 顶置机械搅拌，采用高精度伺服电机，0–1200 rpm，可选单层倾斜桨或平桨。
• 高品质机械密封（JOHN CRANE）与自主快装联轴器，便于快速装配并有利于污染控制。
• 罐体材料：耐高温硼硅酸盐玻璃，罐盖为AISI 316L不锈钢；容积利用率≥80%。
• 温控：PT100传感器+保温电加热毯；控制范围+5–65 °C，耐高温灭菌可达130 °C。
• 泡沫控制：高灵敏除泡探针、机械除泡桨及蠕动泵加药。
• 无菌取样系统，可高压灭菌；双路设计亦支持火焰接种作为备选。
• 气路：标配Dwyer玻璃转子流量计（可选电磁式）与Sartorius 0.2 μm高效灭菌过滤器。

控制器 / 仪表
BIOF-D2控制器（LF-Control 2.0）：Siemens SMART-200 PLC；10.1英寸HMI触摸屏；标准机柜HSSP喷涂工艺；常用快速释放接口；支持曲线显示与历史数据导出；可与计算机联动实现联合控制与远程监控。

材料与核心部件
罐体：硼硅酸盐玻璃罐体 + 316L不锈钢罐盖
pH与DO传感器：METTLER TOLEDO
机械密封：JOHN CRANE
蠕动泵：LONGER原装
补液瓶：SCHOTT
玻璃转子流量计/气体流量计：Dwyer
灭菌过滤器：Sartorius 0.2 μm

技术摘要（表格样式）
罐体 - 公称容积：3L、5L、10L、15L可自由组合；容积利用率≥80%；材质：耐高温硼硅酸盐玻璃罐体，AISI 316L罐盖。
搅拌系统 - 顶置机械搅拌；伺服电机；转速0–1200 rpm；桨型可选：单层倾斜桨/平桨。
温控 - Pt100传感器；保温电加热毯加热；控制范围+5–65 °C；灭菌高温可达130 °C。
泡沫系统 - 高灵敏除泡探针；机械除泡桨；蠕动泵加药除泡。
进料 - 蠕动进料泵；支持手动或自动控制。
pH & DO - METTLER TOLEDO pH与DO探头；pH控制范围2.00–12.00；DO控制0–200%饱和度；探头可高温灭菌。
控制器 - BIOF-D2配LF-Control 2.0软件；Siemens PLC；10.1英寸HMI；曲线显示、记录与导出。
其他 - 进气：标准Dwyer转子流量计；可选电磁流量计；过滤：Sartorius 0.2 μm灭菌过滤器；无菌高压灭菌取样；底盘约565 × 310 × 680 mm；电源AC100–240 V；约1.2 kW。

规格

• 型号：BIOF-D（并联双罐生物反应器）。
• 公称容积组合：1L*2、3L*2、5L*2、10L*2、15L*2；各型号工作容积不同（示例见型号说明）。
• 罐体结构：硼硅酸盐玻璃罐体配316L不锈钢罐盖；容积利用率≥80%。
• 搅拌：高精度伺服电机；0–1200 rpm；顶置机械搅拌；高质量机械密封以降低污染风险。
• 温度：PT100；保温电加热毯；控制+5–65 °C；灭菌至130 °C。
• pH & DO：METTLER TOLEDO探头；pH 2.00–12.00；DO 0–200%。
• 泵：标准LONGER蠕动泵（4路）；可扩展至8路。
• 气路与过滤：Dwyer转子流量计；Sartorius 0.2 μm灭菌过滤器。
• 控制器与软件：Siemens SMART-200 PLC；BIOF-D2配LF-Control 2.0；10.1英寸HMI；在线监控与数据导出。
• 尺寸与电源：底盘约565 × 310 × 680 mm；AC100–240 V；约1.2 kW。
