位置测量系统 MWE61

重量距离力

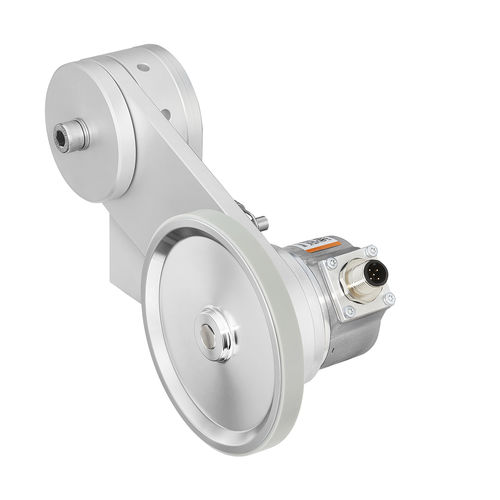

旋转捕捉线性运动 库伯勒测量轮系统是线性运动应用中可靠的速度、位置和距离测量的理想解决方案。这些数据通过测量轮旋转记录，测量轮上的编码器直接安装在被测材料表面，并转换成线性数据。 坚固耐用的 MWE61 测量轮系统可在最大接触力下提供最大弹簧行程，以补偿垂直于被测材料传输运动的公差。 优点 坚固的设计 安装方式灵活：垂直、水平或架空。编码器可在弹簧臂上以 120° 的增量安装。 编码器范围广泛 增量型 "圣蒂科思 "旋转编码器的最大分辨率可达 36,000 脉冲/转，绝对型旋转编码器可用于不同的通信接口，如 IO-Link 或 Profinet，可集成到工业 4.0 概念中。 适用于所有测量表面的测量轮 周长 300 毫米或 12 英寸 - 测量轮衬里可选 O 形圈或双 O 形圈、光滑或滚花塑料、交叉滚花表面和旋钮。 最大接触压力40 N 可连续调节预紧力。为了补偿公差，内置弹簧确保测量轮的工作范围最大可达 150 毫米，垂直于测量表面。
