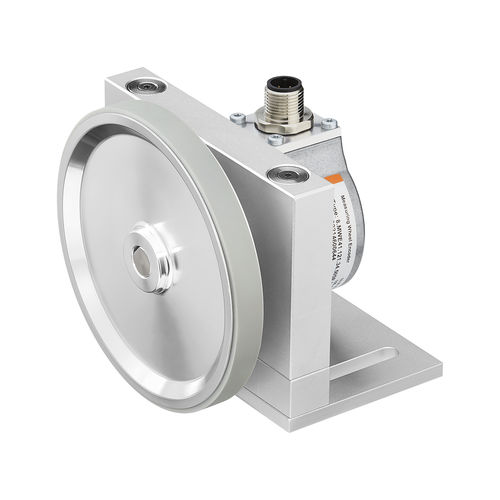

位置测量系统 MWE41

重量距离力

旋转捕捉直线运动 库伯勒测量轮系统是线性运动应用中可靠的速度、位置和距离测量的理想解决方案。通过直接安装在被测材料表面的带编码器的测量轮进行旋转记录，并转换为线性数据。 带内部弹簧的 MWE41 测量轮系统可以快速、轻松地集成到许多应用中。 优点 安装简单、安全 带内部弹簧的测量轮系统可防止弹簧受到不必要的影响。编码器可在弹簧角度上以 30° 的增量安装。 多种编码器 增量型 "圣蒂科思 "编码器的最大分辨率可达 36,000 脉冲/转，以及用于不同通信接口（如 IO-Link 或 Profinet）的绝对值编码器，可集成到工业 4.0 概念中。 适用于所有测量表面的测量轮 周长 300 mm - 测量轮衬里可选 O 型圈或双 O 型圈、光滑或滚花塑料、交叉滚花表面和旋钮。 最大接触压力25 N 内部弹簧可使测量轮在垂直于测量表面的情况下工作范围达 10 毫米，以补偿公差。
