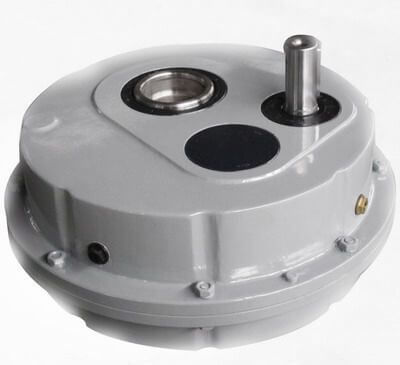

特点:
1.绝对的可靠性和低维护性,适用于采石场和矿山应用。
2.坚固的球墨铸铁外壳,适用于室外安装。
3.最多可选择三种输出轴孔径
4.输出轴的旋转方向有两个:顺时针(默认)和逆时针(自定义)。
5.所有机型可选装逆止器(不包括ATA30),可防止倾斜输送机倒车。
6.尺寸与Bonfiglioli(TA系列)相同。
7.双唇油封集密封和防尘功能于一体
8.广泛应用于带式输送机和带轮传动系统中。
额定功率:1.1kW~193kW
额定扭矩:180~17000N.m
齒輪簡介硬质斜齿轮
输入速度:1400、900、500r/min
输出速度:25~300r/min
比率:5,7,10,...20,25,31
安装形式。挂轴安装
逆止器。可选
应用:
物料搬运行业、采石和采矿业
带式输送机的传动机构。
矿山设备、混凝土配料站、石料破碎机、制砂生产线
安装。
带扭力臂的悬挂式轴安装方式
带式输送机和滑轮驱动系统。ATA、电动滚筒、滚筒、电动滚筒、电机、扭力臂
润滑。
油浴和飞溅润滑
冷却。
自然冷却
1.壳体。球墨铸铁(球墨铸铁)QT600
2.齿轮简介。硬质螺旋齿轮
3.齿轮材料:20CrMnTi
4.齿轮加工:渗碳、淬火、研磨渗碳、淬火、研磨
5.齿轮的硬度。表面硬度: 表面硬度: HRC58-62HRC58-62,内硬度:HRC58-62,内硬度:HBS156-207。硬度:HBS156-207
6.齿轮精度:6级
7.轴的材料。40Cr
8.输入配置。
带键实心轴输入
IEC 标准化电机法兰
9.输出配置。
带键的中空轴输出
10.油封。台湾SOG
---
