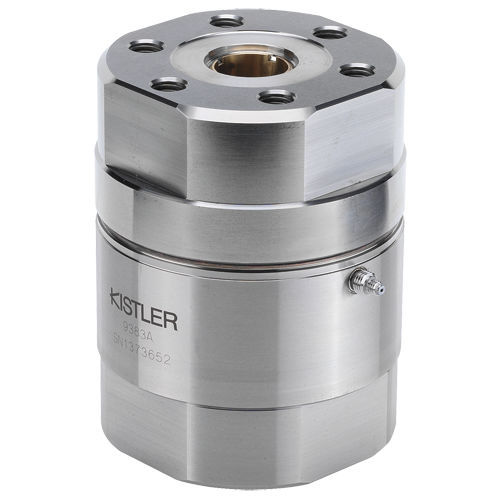

压电负荷传感器 9383A

拉伸压缩单轴用于试验机

此压向力传感器系列适合测量动态和准静态力。出厂前预紧且应用灵活，因此传感器安装后即可使用。传感器有六种不同尺寸，并被分成七个测量范围。 • 提供大量程测试范围 • 4个测量范围可提供标定证书：100%、10%、1%和0.1%， • 可提供SCS标定证书 • 可在两端利用法兰安装进行调整 • 可方便装入连接杆或压机柱塞 • 使用最小范围时，过载的安全系数高达100。 描述 此压力传感器基于压电测量原理。作用在石英元件上力在传感器的输出处产生一个等比例的电荷；然后，与之串联连接测量放大器（例如，ICAM5073A型）将电荷转换为过程信号（通常为0~10V）。选取恰当的传感器型号，还可以测量不超过压缩力范围16%的拉力。尽管未标定，但这些范围常用于检测刀具的拔出力，例如压合后。
