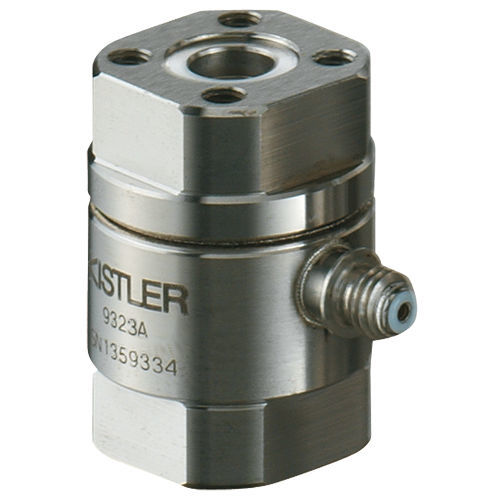

压电负荷传感器 9323A

拉伸压缩单轴耐用型

此压向力传感器系列适合测量动态和准静态力。出厂前预紧 且应用灵活，因此传感器安装后即可使用。传感器有六种不 同尺寸，并被分成七个测量范围。 此压力传感器基于压电测量原理。作用在石英元件上力在传 感器的输出处产生一个等比例的电荷；然后，与之串联连接 测量放大器（例如，ICAM5073A型）将电荷转换为过程信号（通常为0~10V）。选取恰当的传感器型号，还可以测量不 超过压缩力范围16%的拉力。尽管未标定，但这些范围常用 于检测刀具的拔出力，例如压合后。 应用 两端采用法兰连接，因此可对传感器进行灵活地机械调整 使其适合特定机器环境。利用包含的定心机构，还可以进行 轴向调整。压向力传感器的旋转对称形状使其非常适合安装 在连杆或压力机柱塞的末端。
