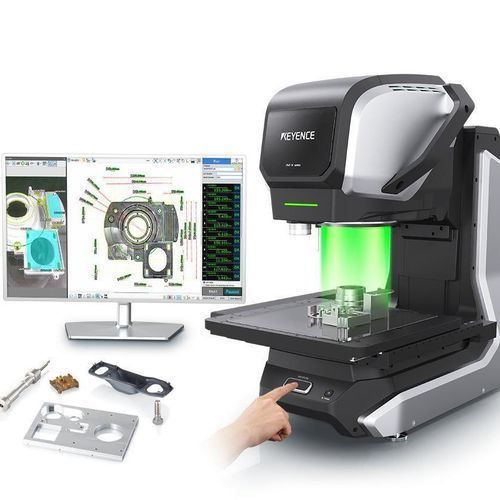

非接触式尺寸检查系统 IM-X1000

概述
IM-X1000 series 提供“放置并按下”式的即时尺寸测量，面向生产与质检部门。该平台扩展了测量范围，支持多传感器（光学、测针、多色激光、旋转）功能，并配备自动化编程工具以缩短设置时间并降低对操作人员技能的依赖。

主要功能

• 放置并按下的即时测量工作流，实现快速检验
• 多传感器测量：高分辨率光学成像、低压触发测针、多色激光高度采集和旋转检测
• 自动图纸导入：支持 CAD 以及 PDF、JPEG 和扫描/纸质图纸，用于自动生成检测程序
• Smart Assist：自动焦点与照明优化，简化编程并提高图像采集质量
• 20 MP CMOS 成像传感器，可精确检测微小特征
• 模块化的镜头与平台组合，适配不同零件尺寸和精度要求

亮点 / 新特性

• 超宽台面选项：X 500 mm × Y 400 mm，可一次性处理更大零件
• Z 行程扩展至 200 mm，以适应更高零件
• 相比前代产品整体测量范围显著增加（约 3.3 倍）

自动图纸导入与程序生成
系统可导入工程图（CAD）及光栅格式（PDF、JPEG、扫描/纸质图纸），以自动生成检测程序。用户选择关键尺寸、标称值与公差；系统生成检测程序，减少设置时间和对操作人员专业性的依赖。

测量方法与传感器

• 20 MP CMOS 相机的光学成像，用于高细节的 2D/2.5D 测量
• 触发测针（低测量压力）用于复杂形状的可靠 3D 点捕获；测针可在垂直、水平及角度方向移动
• 多色激光用于对多种材料进行瞬时高度采集
• 旋转测量功能支持基于轴的检测与圆柱特征测量

模块化

• 可互换镜头类型：广角镜头与高精度镜头，以适配不同测量任务
• 台面选项：小号 200 mm × 200 mm、中号 300 mm × 300 mm、大号 500 mm × 400 mm
• 镜头与台面可组合配置，以满足精度与测量范围需求

典型应用

• 小型精密零件的尺寸检测（电子元件、加工特征）
• 利用扩展 X/Y 台面一次性测量更大的机械零件
• 使用激光与测针对不同材料进行高度测量
• 面向生产、质量控制和研发的自动化检测程序生成

技术规格

• Brand: KEYENCE
• 系列 / 商用名称: IM-X1000 series
• 成像传感器：20 MP CMOS
• 台面尺寸（示例）：小 200 mm × 200 mm；中 300 mm × 300 mm；大 500 mm × 400 mm
• Z 行程（垂直移动）：可达 200 mm
• 测量模式：光学成像、触发测针（低压力）、多色激光高度测量、旋转检测
• 自动图纸导入：支持 CAD 及光栅格式（PDF、JPEG、扫描/纸质图纸）
• 软件辅助：Smart Assist（自动焦点与照明优化）、基于图纸的自动程序生成
• 多传感器能力：支持相机、测针、激光、旋转头的可配置组合
• 主要优势：快速设置、降低操作人员专业要求、面向大件的宽测量范围、精确的 3D 测量
