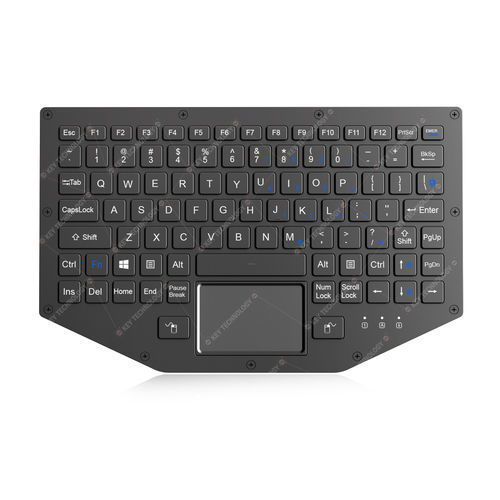

面板式键盘 K-TEK-V277TP-FN-BL-FC-PR-AL-ML-DWP

剪刀式开关FN键90键

产品描述

• 90键超薄专利剪刀脚键盘，内置超薄柔性印刷电路板（FPC）。
• 前面板全密封防水（IP67），铝合金前框用于加强结构并防止变形。
• 集成全密封宽温度触摸板（400 DPI），带左右两侧鼠标按键。
• 可调白色背光；上排12个功能键（F1–F12）。FN + LOCK组合键支持在不拆卸键盘的情况下清洁。
• 剪刀脚开关技术：按键行程1.20 mm ±0.10 mm，良好触感，响应快且低噪音。键帽防撬设计可减少键位丢失、按键卡滞或重复输出。
• 耐久涂层和抗菌键盘表面，耐受大多数在恶劣环境中遇到的化学品和液体。
• 设计以满足MIL-STD-810H（宽温度、低压、湿度、振动、冲击、温度冲击、雨淋、盐雾、尘埃、真菌、太阳辐射等）；MIL-STD-461G EMC/EMI/EMS/ESD可选。
• 专利：202422198937.6。

应用

• 车辆、航空航天、舰船和海事系统
• 雷达与显示控制台
• 加固便携式笔记本和野外设备
• 无人机地面站及其他恶劣环境电子设备

尺寸
296.0 mm x 186.0 mm（长 x 宽）

机械数据（摘要）
按键 / 数量：90键 + 2个鼠标按键
按键开关：剪刀脚开关技术
按键行程：1.20 mm ±0.10 mm
按键寿命：> 500 万次操作
触发力：0.8 N ±0.2 N

电气数据（摘要）
供电电压：DC +5V ±5%
电流额定：≤30 mA（背光关闭）；≤300 mA（背光开启）
EMC 标准：EN 55032:2015；EN 55035:2017
寿命：> 5 年
接口：USB
操作系统兼容：Windows、Linux、Unix、Mac OS X、VxWorks、Android

环境适应性与测试（摘要）
工作温度：-40°C 至 +60°C
存储温度：-50°C 至 +70°C
湿度测试：测试温度 30°C–60°C；测试湿度 95% RH；24 小时循环，10 个循环（共 240 小时）
大气压力：57 kPa – 106 kPa
振动测试：0 – 5.1 Hz，位移 1 mm（工作振动规范如示）
冲击测试：峰后锯齿脉冲；峰值加速度 40 g；脉冲时长 11 ms；X、Y、Z 三轴冲击
温度冲击测试：按认证试验规定的多循环温度冲击程序
真菌测试：规定菌株与 28 天（672 h）暴露程序
盐雾测试：NaCl 溶液 5 ±1% 于 35°C 进行指定循环
雨淋测试：降雨与吹雨程序；风速不低于 18 m/s；测试时长 3 h
尘埃测试：吹尘程序与多阶段循环（示例：23°C 下 6 h，随后 60°C 下 6 h 等）
运输包装跌落测试：样品重量 ≤ 45.4 kg；最大尺寸 < 91.0 cm；跌落高度 122 cm；覆盖各面/边/角的 26 次跌落

可靠性与认证
符合 RoHS；CE 与 FCC 认证；设计以满足 MIL-STD-810H；MIL-STD-461G 可选用于 EMC/EMI/EMS/ESD
防护等级：IP67（前面板）
寿命：> 5 年
MTBF：> 20000 H
MTTR：< 30 min

技术规格

• 型号名称：K-TEK-V277TP-FN-BL-FC-PR-AL-ML-DWP
• 类别：DWP 剪刀脚开关键盘
• 按键：90键 + 2个鼠标按键
• 按键行程：1.20 mm ±0.10 mm
• 触发力：0.8 N ±0.2 N
• 按键寿命：> 500 万次操作
• 背光：可调白色背光
• 接口：USB
• 防护：前面板 IP67
• 安装：面板安装方案
• 触摸板：完全密封、宽温度触摸板，400 DPI，2 个鼠标按键
• 工作温度：-40°C 至 +60°C
• 存储温度：-50°C 至 +70°C
• 标准：EN 55032:2015、EN 55035:2017、MIL-STD-810H；MIL-STD-461G 可选
• 专利：202422198937.6
• 尺寸（长 x 宽）：296.0 mm x 186.0 mm
