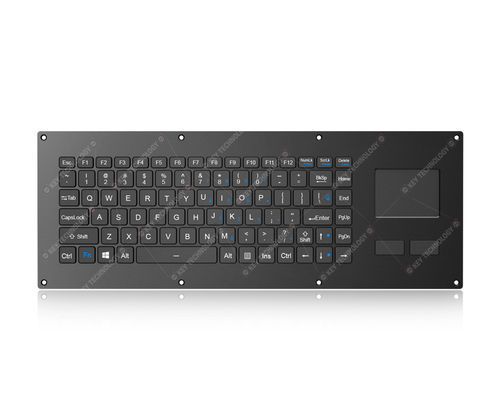

面板式键盘 K-TEK-V405TP-FN-BL-FC-SC-ANA-151B-BT

剪刀式开关FN键86 键式

概述
86 键 IP67 全封闭动态防水耐用嵌入式超薄专利剪刀脚开关键盘，内置超薄柔性印刷电路，配备全封闭防水加固宽温度触控板（400 DPI），实现快速精确的光标定位，另有左右各 1 个鼠标按键和 12 个顶行功能键（F1–F12）。采用坚固型剪刀脚开关技术，键程 1.20mm ±0.10mm，具有明显的触觉反馈，实现快速、精确且安静的输入。高品质黑色钛电镀不锈钢前板，带沉孔，耐用涂层及抗菌键盘表面，耐大多数化学品和液体。FN + Clean 组合键可在不拔下键盘的情况下轻松清洁。含可调白色背光。设计以满足 MIL-STD-461G 与 MIL-STD-810H 标准，涵盖 EMC/EMI/EMS/ESD 与环境试验。专利设计（专利号：202422198937.6）。

应用
车辆、航空航天、海军、海事、雷达、显示控制台、耐用便携笔记本、无人机地面站以及其它恶劣环境系统。

尺寸
前面板：405.0 mm x 150.0 mm

机械参数
按键数量：86 键 + 2 个鼠标按键
按键开关：坚固型剪刀脚开关技术
键程：1.20 mm ±0.10 mm
按键寿命：超过 500 万次操作
触发力：0.8 N ± 0.2 N

电气参数
供电电压：DC +5V ±5%
电流额定值：背光关闭时 ≤30 mA；背光开启时 ≤300 mA
接口：USB
电气寿命：> 5 年
支持操作系统：All Windows, Linux, Unix, Mac OS X, VxWorks, Android

覆盖的 MIL-STD-461G（EMC / EMI / EMS / ESD）测试
1. CE101：25 Hz - 10 kHz 传导发射，音频频率电流（电源线）
2. CE102：10 kHz - 10 MHz 传导发射，无线电频率电位（电源线）
3. CS101：25 Hz - 150 kHz 传导抗扰度（电源线）
4. CS106：传导抗扰度，瞬态（电源线）
5. CS112：静电放电抗扰度
6. CS114：4 kHz - 400 MHz 传导抗扰度，大量电缆注入
7. CS115：传导抗扰度，大量电缆注入，冲击激励
8. CS116：10 kHz - 100 MHz 传导抗扰度，阻尼正弦瞬态（电缆和电源线）
9. RE101：25 Hz - 100 kHz 辐射发射，磁场
10. RE102：10 kHz - 18 GHz 辐射发射，电场
11. RS101：25 Hz - 100 kHz 辐射抗扰度，磁场
12. RS103：10 kHz - 40 GHz 辐射抗扰度，电场

MIL-STD-810H 环境 / 可靠性特征
设计以应对高/低温宽温度、低压、湿度、振动、冲击、温度冲击、降雨、盐雾、粉尘、真菌和太阳辐射。符合 RoHS，CE 与 FCC 认证。

环境适应性与测试
工作温度：-40°C 至 +60°C
存储温度：-50°C 至 +70°C
湿度测试：测试温度 30–60°C；测试湿度 95% RH；测试周期 24 小时/次，10 个周期，总计 240 小时
大气压：57 kPa ~ 106 kPa
振动测试：0 ~ 5.1 Hz，位移 1 mm（指定振动程序）
冲击测试：脉冲波形：峰后锯齿波；峰值加速度：40 g；脉冲持续时间：11 ms；三轴冲击（X、Y、Z）按规定（每轴多次冲击）
温度冲击测试：在 -50°C/ -40°C 与 +70°C/ +60°C 之间按规定持续时间循环
真菌测试：指定真菌菌株；测试温度约 30°C；95% RH；28 天（672 小时）
盐雾测试：NaCl 5 ±1% 于 35°C，按规定周期；喷雾 24 h，干燥，循环重复（描述总计 96 h）
降雨测试：降雨与风雨程序；风速 ≥ 18 m/s；测试时长 3 h
粉尘测试：按指定粉尘浓度与循环温度步骤的吹尘程序
运输包装跌落测试：重量 ≤45.4 kg；最大尺寸限制；跌落高度 122 cm；对面、棱、角落的跌落（共 26 次跌落）

可靠性
防护等级：IP67（前面板）
寿命：> 5 年（设计）
MTBF：> 20,000 小时
MTTR：< 30 分钟（设计目标）
认证：RoHS、CE、FCC；按 MIL-STD-461G 与 MIL-STD-810H 设计

专利
专利键盘设计：专利号 202422198937.6

特性 / 技术规格

• 产品系列：K-TEK V405TP
• 类别：DWP 剪刀脚开关键盘
• 按键：86 键 + 2 个鼠标按键
• 键程：1.20 mm ±0.10 mm
• 按键开关技术：坚固型剪刀脚开关
• 背光：可调白色背光
• 接口：USB
• 防护等级：IP67（前面板）
• 安装方式：面板安装
• 工作温度：-40°C 至 +60°C
• 存储温度：-50°C 至 +70°C
• 触控板：完全密封加固型宽温触控板，400 DPI
• 前板：带沉孔的黑色钛电镀不锈钢
• 抗菌表面与化学耐受性
• 合规 / 标准：MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• 专利：202422198937.6
• 尺寸（前面板）：405.0 mm x 150.0 mm
