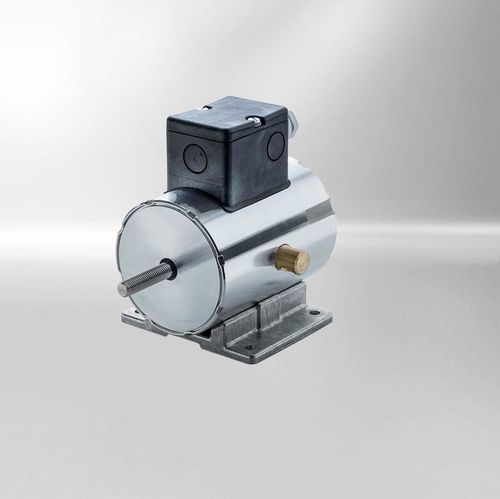

吊具电磁铁 Elevator Brake Solenoids

高性能紧凑型双效

电梯制动电磁铁是具备短行程和高磁力的线性扩展（spreader）电磁铁，专为释放电梯和自动扶梯驱动中的块式或鼓式制动器而设计。可提供单作用和双作用扩展电磁铁，以适配单刹或双刹系统。

功能与型号

• 单作用扩展电磁铁：推动型执行器，仅在一个方向工作以释放制动器。
• 双作用扩展电磁铁：在同一外壳内包含两个电磁系统，朝相反方向施力；在现代系统中常用于提高安全性和冗余性。某些双作用型号可配手动释放装置。
• 磁力特性：两种类型均表现为磁力随位移增加的特性；线圈设计决定可用的占空比（ED）。
• 过励磁工作模式：在过励磁（40% ED）下工作时，电磁铁在动作阶段以更高功率通电，以获得克服制动弹簧所需的高初始力。过励磁整流器在磁芯达到终点位置后降低保持电压，通常使得随后可采用80% 的有效标准占空比（在提供高初始吸引力的同时更节能）。
• 声学与安全选项：用于降低换向噪音的止动减振器（stop damper）等解决方案，以及针对更高安全需求的其他选项。

优势

• 短行程与高磁力结合，实现紧凑且高效的动作。
• 对湿气和灰尘不敏感（适用于恶劣环境）。
• 可任意安装姿态，满足多种安装需求。

标准双作用扩展电磁铁的技术参数
供电电压：205 V DC；过励磁额定占空比：40% ED；过励磁后典型标准保持配置：80% ED；防护等级（装置及接头）：IP 54。

• LED088000 (40% ED) — 直径 x 长度：88 x 120 mm；行程：2 mm；力（START）：450 N；力（END）：700 N；输入功率：68 W。
• LED098000 (40% ED) — 直径 x 长度：98 x 136 mm；行程：2.5 mm；力（START）：590 N；力（END）：1,100 N；输入功率：84 W。
• LED115000 (40% ED) — 直径 x 长度：115 x 140 mm；行程：3 mm；力（START）：750 N；力（END）：1,050 N；输入功率：90 W。
• LED135000 (40% ED) — 直径 x 长度：135 x 165 mm；行程：3 mm；力（START）：1,260 N；力（END）：1,800 N；输入功率：131 W。
• LED140000 (40% ED) — 直径 x 长度：135 x 225 mm；行程：4 mm；力（START）：1,500 N；力（END）：3,000 N；输入功率：182 W。
• LED165000 (40% ED) — 直径 x 长度：165 x 250 mm；行程：4 mm；力（START）：2,800 N；力（END）：3,750 N；输入功率：201 W。

特性 / 技术规格

• 品牌：Kendrion。
• 主要应用：释放电梯与自动扶梯驱动中的块式或鼓式制动器。
• 型号：单作用与双作用扩展电磁铁（双作用通常用于提高安全性与冗余）。
• 具备过励磁能力以实现高初始作用力（典型过励磁：40% ED，随后降低保持电压）。
• 防护等级（标准双作用扩展电磁铁）：IP 54。
• 可选项：用于降噪的止动减振器；某些双作用型号可配手动释放；可根据应用选择不同线圈/占空比。
