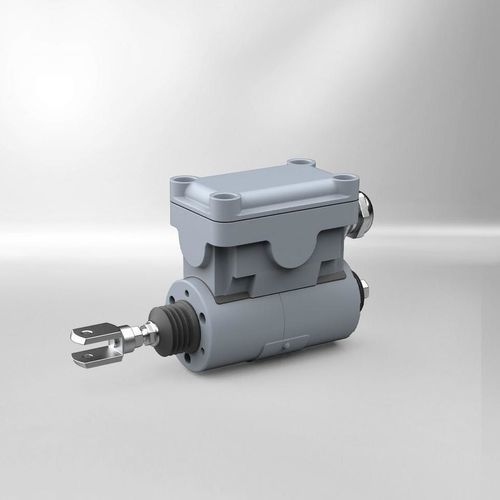

线性电磁铁

防爆燃24伏功率

概述

ATEX 直线电磁铁（防爆推杆式电磁铁）为专用线性执行器，适用于爆炸性环境。其通过防止火花、电弧及过高表面温度来降低点燃风险，并可提供欧盟型式检验证书（ATEX）。

应用

• 用于必须将点火风险降至最低的爆炸危险区和危险工业环境。
• 典型用途包括阀门驱动、安全联锁及其他在潜在爆炸性大气中的线性驱动功能。

设计与防护

• 满足爆炸性环境要求的 ATEX 认证直线（推杆）电磁铁设计。
• 结构设计旨在避免火花和电弧，并将表面温度限制在安全水平。
• 线圈内部屏蔽，使用耐高温部件；外壳材料包括钢和铝，接线盒带保护接地端子。

合规 / 认证

• 用于爆炸区域的欧盟型式检验证书（ATEX）。
• 按适用 EN 标准设计并经检测以满足爆炸性环境要求。

产品型号 / 技术概要（节选）

• 4101E06K00 — 尺寸 06 — 123 x 230 mm — 24 V DC — 21 W — 行程 15 mm — 力 20 N
• 4101E07K00 — 尺寸 07 — 133 x 240 mm — 24 V DC — 25 W — 行程 20 mm — 力 30 N
• 4101E09K00 — 尺寸 09 — 150 x 260 mm — 24 V DC — 32 W — 行程 20 mm — 力 50 N
• 4103E10K00 — 尺寸 10 — 150 x 285 mm — 24 V DC / 110 V DC — 50 W / 47 W — 行程 25 mm — 力 60 N
• 4103E11K00 — 尺寸 11 — 116 x 315 mm — 24 V DC — 40 W — 行程 30 mm — 力 75 N
• 4103E11K03 — 尺寸 11 — 115 x 215 mm — 200 V DC — 48 W — 行程 15 mm — 力 160 N
• 4103E13K00 — 尺寸 13 — 180 x 315 mm — 24 V / 110 V / 180 V / 205 V DC — 56 W / 60 W / 63 W / 62 W — 行程 30 mm — 力 120 N
• 4103E13K03 — 尺寸 13 — 180 x 315 mm — 200 V DC — 59 W — 行程 15 mm — 力 240 N
• 4103E14K00 — 尺寸 14 — 180 x 410 mm — 24 V DC — 77 W — 行程 40 mm — 力 150 N
• 4103E16K00 — 尺寸 16 — 210 x 475 mm — 24 V DC — 83 W — 行程 50 mm — 力 160 N
• 4103E18K00 — 尺寸 18 — 205 x 490 mm — 24 V DC — 106 W — 行程 50 mm — 力 250 N

特性 / 规格

• 爆炸性大气分类：II 2G Ex eb IIC T4 Gb
• 工作循环：100%
• 外壳及接线防护等级：IP54
• 防爆方式：增安型（Ex eb）
• 温度等级：T4（最高 +135 °C）
• 工作温度（标准）：-20 °C 至 +40 °C（4103E11K03 型：-20 °C 至 +35 °C）
• 结构：推杆（罐式）磁铁，配独立接线盒；接线盒带接地端子

安装与运行注意事项

• 客户侧应在前端安装保护装置（熔断器或断路器）。
• 建议使用压敏电阻（varistor）以限制断开时的过电压峰值。
• 在将其集成到危险区域设备中时，请遵循 ATEX 安装规则及当地法规。
