挖掘机圆柱铣刀 KRD 150旋转式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 挖掘机用
- 技术参数
- 旋转式
产品介绍
产品概述

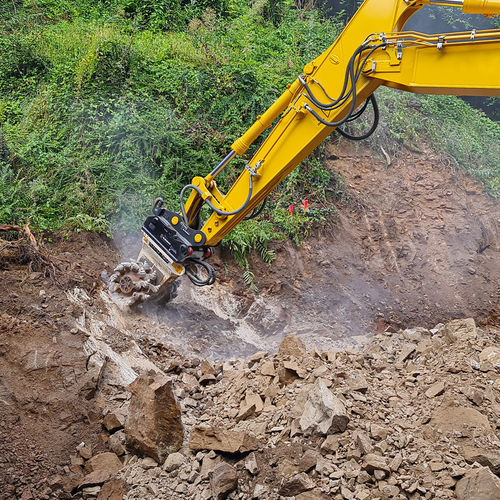

KRD系列为直驱鼓式铣刃，单元紧凑且重量轻，作为挖掘机的联接装置使用。该系列为长臂挖掘机优化，适用于拆除、竖井开挖、地基加固、混凝土翻新及水下开挖。采用加大轴承支撑切割鼓，延长使用寿命。
特点
应用领域
型号 — 关键规格矩阵
表头: Model | Compatible rotation unit (KRM) | Cutter drum diameter C (mm) | Cutting force @380 bar (kN) | Cutting width B (mm) | Drum cutter length A (mm) | Max. oil flow (l/min) | Max. operating pressure (bar) | Max. rock compressive strength (MPa) | Number of picks | Pick box | Rated power (kW) | Recommended excavator weight | Recommended oil flow (l/min) | Recommended rpm | Standard hole pattern | Standard pick | Torque @380 bar (Nm) | Weight per cutting width (kg)
KRD 15 | KRM30 | 300 | 6.9 | 500 | 511 | 40 | 400 | 20 | 66 | PH 14 Type | 15 | 0.5 – 2 t | 25 | 145 | LB10 | 15/29/26/14 C | 1000 | 135
KRD 18 | KRM30 | 300 | 14.1 | 500 | 511 | 65 | 400 | 20 | 66 | PH 14 Type | 18 | 2 – 4 t | 40 | 115 | LB10 | 15/29/26/14 C | 2100 | 135
KRD 30 | KRM35 | 370 | 23.9 | 629 | 588 | 100 | 400 | 30 | 56 | PH 20 Type | 30 | 5 – 8 t | 80 | 110 | LB10 | 16/46/38/20 C | 4400 | 250
KRD 45 | KRM40 | 447 | 27.5 | 743 | 670 | 130 | 400 | 40 | 46 | PH 22 Type | 45 | 9 – 16 t | 110 | 110 | LB20 | 12/45/38/22 HC | 6100 | 380
KRD 70 | KRM50 | 612 | 53.4 | 946 | 951 | 230 | 400 | 850 | 40 | PH 30 HD Type | 70 | 17 – 25 t | 200 | 75 | LB30 | 17/75/70/30 Q | 16300 | 850
KRD 100 | KRM60 | 742 | 51.1 | 1020 | 1070 | 250 | 400 | 90 | 48 | PH 32 HD Type | 110 | 20 – 40 t | 225 | 70 | LB40 | 17/75/70/30 Q | 19000 | 1400
KRD 120 | KRM60 | 742 | 73.4 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 25 – 40 t | 320 | 70 | LB40 | 17/75/70/30 Q | 27200 | 1400
KRD 150 | KRM60 | 742 | 80.2 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 330 | 65 | LB40 | 17/75/70/30 Q | 29800 | 1400
KRD 155 | KRM60 | 742 | 88.0 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 340 | 65 | LB40 | 17/75/70/30 Q | 32700 | 1400
KRD 165 | KRM70 | 725 | 100.4 | 1260 | 1072 | 400 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 380 | 65 | LB40 | 19/75/70/30 Q | 36400 | 1850
KRD 175 | KRM70 | 725 | 118.6 | 1260 | 1072 | 420 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 400 | 55 | LB40 | 19/75/70/30 Q | 43000 | 1850
技术规格
KRD系列为直驱鼓式铣刃，单元紧凑且重量轻，作为挖掘机的联接装置使用。该系列为长臂挖掘机优化，适用于拆除、竖井开挖、地基加固、混凝土翻新及水下开挖。采用加大轴承支撑切割鼓，延长使用寿命。
特点
- 适用于长臂挖掘机的紧凑设计
- 直驱设计，配有加大轴承支撑切割鼓
- 整套机型具有较高的功重比
- 管路布置有保护以减少损伤
- 无需改装即可在水深30米内作业
应用领域
- 长臂挖掘机用于拆除作业
- 地基加固与土壤稳定化
- 混凝土翻新与表面修整
- 开沟与管道工程
- 软质矿物开采、隧道施工与竖井开挖
- 水下开挖及海工工程
型号 — 关键规格矩阵
表头: Model | Compatible rotation unit (KRM) | Cutter drum diameter C (mm) | Cutting force @380 bar (kN) | Cutting width B (mm) | Drum cutter length A (mm) | Max. oil flow (l/min) | Max. operating pressure (bar) | Max. rock compressive strength (MPa) | Number of picks | Pick box | Rated power (kW) | Recommended excavator weight | Recommended oil flow (l/min) | Recommended rpm | Standard hole pattern | Standard pick | Torque @380 bar (Nm) | Weight per cutting width (kg)
KRD 15 | KRM30 | 300 | 6.9 | 500 | 511 | 40 | 400 | 20 | 66 | PH 14 Type | 15 | 0.5 – 2 t | 25 | 145 | LB10 | 15/29/26/14 C | 1000 | 135
KRD 18 | KRM30 | 300 | 14.1 | 500 | 511 | 65 | 400 | 20 | 66 | PH 14 Type | 18 | 2 – 4 t | 40 | 115 | LB10 | 15/29/26/14 C | 2100 | 135
KRD 30 | KRM35 | 370 | 23.9 | 629 | 588 | 100 | 400 | 30 | 56 | PH 20 Type | 30 | 5 – 8 t | 80 | 110 | LB10 | 16/46/38/20 C | 4400 | 250
KRD 45 | KRM40 | 447 | 27.5 | 743 | 670 | 130 | 400 | 40 | 46 | PH 22 Type | 45 | 9 – 16 t | 110 | 110 | LB20 | 12/45/38/22 HC | 6100 | 380
KRD 70 | KRM50 | 612 | 53.4 | 946 | 951 | 230 | 400 | 850 | 40 | PH 30 HD Type | 70 | 17 – 25 t | 200 | 75 | LB30 | 17/75/70/30 Q | 16300 | 850
KRD 100 | KRM60 | 742 | 51.1 | 1020 | 1070 | 250 | 400 | 90 | 48 | PH 32 HD Type | 110 | 20 – 40 t | 225 | 70 | LB40 | 17/75/70/30 Q | 19000 | 1400
KRD 120 | KRM60 | 742 | 73.4 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 25 – 40 t | 320 | 70 | LB40 | 17/75/70/30 Q | 27200 | 1400
KRD 150 | KRM60 | 742 | 80.2 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 330 | 65 | LB40 | 17/75/70/30 Q | 29800 | 1400
KRD 155 | KRM60 | 742 | 88.0 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 340 | 65 | LB40 | 17/75/70/30 Q | 32700 | 1400
KRD 165 | KRM70 | 725 | 100.4 | 1260 | 1072 | 400 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 380 | 65 | LB40 | 19/75/70/30 Q | 36400 | 1850
KRD 175 | KRM70 | 725 | 118.6 | 1260 | 1072 | 420 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 400 | 55 | LB40 | 19/75/70/30 Q | 43000 | 1850
技术规格
- 驱动类型：直驱，采用加大轴承支撑切割鼓
- 设计：为挖掘机联接件优化的紧凑轻量结构
- 功率范围：各型号额定功率为15 kW至160 kW
- 切割直径：根据型号从300 mm到742 mm不等
- 最大工作压力：400 bar（全系列标准）
- 最大油流量：根据型号从40 l/min至420 l/min不等
- 扭矩范围：约1,000 Nm至43,000+ Nm，视型号而定
- 水下能力：无需改装即可在30 m深度作业
- 刀具系统：多种PH / HD / Q刀型及标准孔型（依据型号为LB10 / LB20 / LB30 / LB40）
- 适用范围：拆除、挖沟、地基加固、混凝土翻新、软质矿物开采、管道工程、剖面修整、隧道施工和竖井开挖
