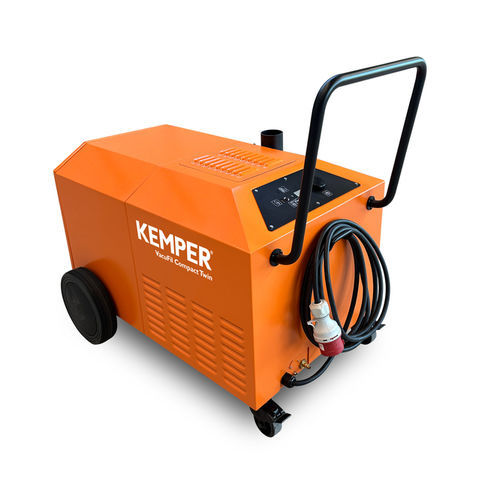

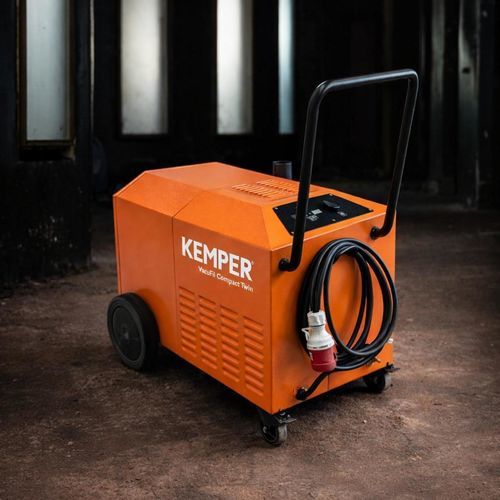

隔膜过滤系统 VacuFil Compact Twin

烟雾

概述
VacuFil Compact Twin 是为中等至大量焊接烟尘设计的高真空抽吸装置。该机为两个连接的工位提供抽吸，适用于持续的工业使用，配备可清洁储存式滤芯和用于产生负压的侧道鼓风机。

产品特性

• 可连续运行
• 适用焊接工艺：MIG/MAG
• 适用材料：钢、铝、不锈钢
• 物料编号：82380

主要优势

• 可有效提取高强度烟雾和颗粒
• 为定期/持续的工业使用设计
• 支持两工位火焰/焊枪抽吸（可交替或同时使用）
• 无级预设吸力以适应不同抽吸焊枪
• 单键直观操作，可带手套使用
• 高灵活性：两个接口（每个 NW45/63 mm）
• 可通过接口集成扩展模块（例如流量控制、自动启停）

操作与特性
设备采用单键操作与无级功率调节，操作简单。可选自动气流量控制。侧道鼓风机为工业环境提供可靠的负压，支持两把吸枪交替或同时接入，并可安装多种可选扩展以适配车间布局。

技术参数（表）
尺寸
净重（kg）：93
深度（mm）：1018
宽度（mm）：692
高度（mm）：878

滤芯
滤芯级数：1
滤面积（m²）：7
分离效率（%）≥：99.9

接口
排气口（mm）：63
连接喷嘴 Ø（mm）：45

性能
最小负压（Pa）：32000
最大风机容积（m³/h）：280
抽吸能力（m³/h）：280
在18000 Pa 时抽吸能力（m³/h）：215
最大负压（Pa）：32000

技术
电机功率（kW）：3.8
额定电流（A）：8.1
声压级（dB(A)）：73
压缩空气供给（bar）：6-8

技术规格

• 型号：VacuFil Compact Twin
• 物料编号：82380
• 重量：93 kg
• 尺寸（深 × 宽 × 高）：1018 × 692 × 878 mm
• 滤芯级数：1；滤面积：7 m²；分离效率 ≥ 99.9%
• 排气口：63 mm；连接喷嘴 Ø：45 mm；2× NW45/63 接口
• 最大抽吸能力：280 m³/h；在 18,000 Pa 时：215 m³/h
• 负压：最高可达 32,000 Pa
• 电机功率：3.8 kW；额定电流：8.1 A
• 声压级：73 dB(A)
• 压缩空气供给：6–8 bar
• 适用于 MIG/MAG 焊接；材料：钢、铝、不锈钢
• 单键操作、无级功率预设、可选自动气流量控制、侧道鼓风机
