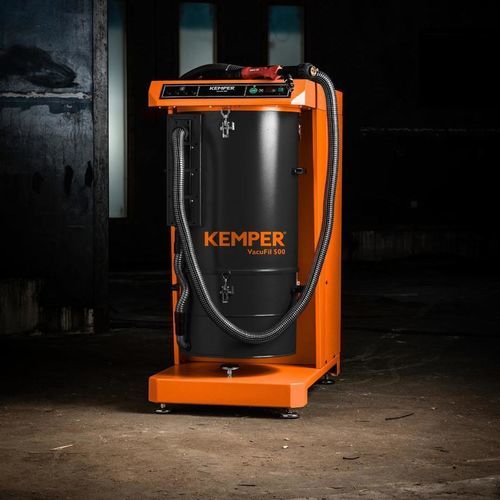

落地集中排烟系统 VacuFil 500

焊接自洁过滤式灰尘

产品描述
VacuFil 500 是一款用于焊接烟雾和粉尘的高真空抽吸装置，设计用于为最多四个独立工作站提供服务，或集成到中央管道系统中。

应用

• 焊接工艺（MIG/MAG、激光）
• 材料：钢、铝、不锈钢
• 连续工业运行及机器人抽吸

主要优势

• 自动滤芯清洁，支持不间断的连续运行
• 采用 KemTex® ePTFE 滤芯实现高分离效率（表面过滤）
• 灵活的连接方式：四个独立接口或中央管道连接
• 侧通道压缩机用于可靠的负压产生

详细特性
VacuFil 500 可处理高浓度焊接烟雾和粉尘。配置表面过滤 KemTex® ePTFE 滤芯，并具备由差压控制的脉冲式自动滤芯清洁。该装置支持焊炬抽吸和机器人抽吸，可配吸嘴或高真空抽吸臂。集尘箱容量为 40 L；清洁用压缩空气需 5–6 bar。噪声约为 74 dB(A)。

技术参数（表）
尺寸
重量：270 kg
深度：1197 mm
宽度：655 mm
高度：1377 mm

过滤器
过滤级数：1
分离效率 ≥：99.9%
滤面积：10 m²（KemTex® ePTFE）

接口
排气口（标称）：1377 mm
集尘箱容积：40 L

技术
电机功率：5.5 kW
额定电流：12.9 A
声压级：74 dB(A)
清洁用压缩空气供应：5–6 bar

性能
最大风机容量：700 m³/h
抽吸能力：500 m³/h
涡轮容量：680 m³/h
最大负压：20,000 Pa

特性 / 技术规格

• 型号：VacuFil 500
• 重量：270 kg
• 尺寸（深 × 宽 × 高）：1197 × 655 × 1377 mm
• 过滤级数：1
• 分离效率：≥ 99.9%
• 滤面积：10 m²（KemTex® ePTFE 滤芯，表面过滤）
• 集尘箱：40 L
• 电机功率：5.5 kW
• 额定电流：12.9 A
• 声压级：74 dB(A)
• 压缩空气供应：5–6 bar（用于滤芯清洁）
• 最大风机容量：700 m³/h
• 抽吸能力：500 m³/h
• 涡轮容量：680 m³/h
• 最大负压：20,000 Pa
• 支持最多四个工作站或中央管道连接
• 差压控制的自动滤芯清洁
