通风冷凝器 ACC

蒸汽钢工艺流程

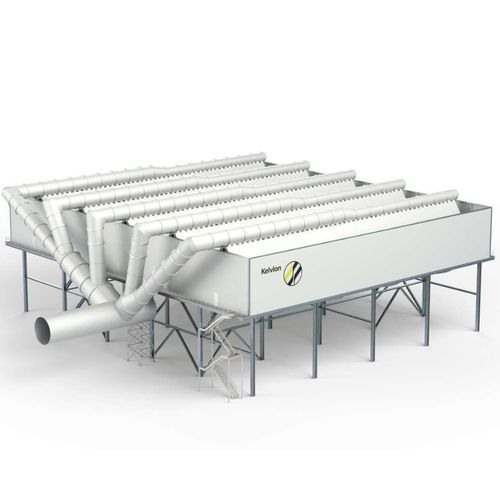

空气冷却凝汽器-A型框架 (ACC) MASH 系统 真空空冷凝汽器的主要设计基于 MASH 概念。蒸汽通过排汽母管和汇流管进入空冷凝汽器。蒸汽流经 2 或 3 排翅片管，冷却后的冷凝水在管束出口半圆管箱处聚集，并流入凝结水箱中进行回收。不凝汽通过向上的逆流翅片管进行最终的冷凝。 满足 API 661（ISO 13706）和 ASME VIII div 1 的大部分要求 根据最终用户的要求，可加盖ASME U-钢印 占地有限制的情况，可使用 Groovy 翅片进行优化设计 单排管系统 单排管系统管束由外层覆铝的扁平钢制芯管组成。铝翅片钎焊在钢覆铝扁管上。焊料填充了翅片根部与芯管之间的缝隙，从而提供了出色的传热性能. 蒸汽侧压降低，真空度更高，冷凝水过冷度更低 最佳利用整个冷却表面，避免了无空气流动的换热“死区” 防冻性能好 A 型管系统 A 型管由带有矩形碳钢翅片的椭圆形裸管组成。热浸镀锌优化了传热效果。翅片根部与基管之间的间隙完全由锌填充，以实现出色的传热性能。 热浸镀锌具有出色的防腐蚀性能 适用于真空操作以及符合 PED 或 ASME VIII div 1 标准的压力略高的冷凝器。
