红外线温度传感器 CellaFurnace PX 46

金属盒4-20 mAIO-Link

产品简介

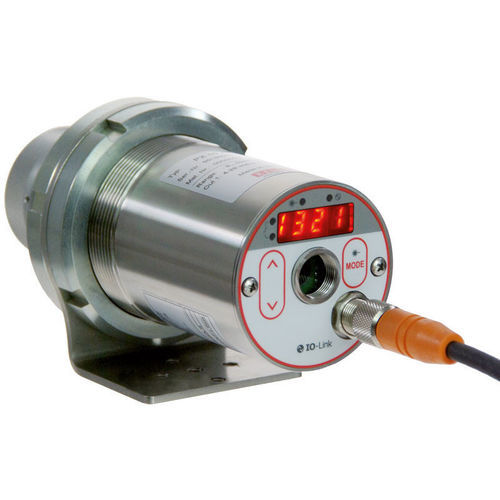

CellaFurnace PX 46 是用于真空炉、惰性气体炉和高温炉中无接触温度测量的红外高温计，测量上限可达 3200 °C。采用双光电二极管和双色（商数）测量方法，结合混合信号处理，在 900–3200 °C 范围内可实现 0.1 K 的分辨率。可调焦精密光学和极小测量点直径，适合通过狭小视窗进行测量。瞄准方式包括透镜瞄准、激光指示或集成摄像机（视型号）。

主要特点

• 测量范围 900–3200 °C
• 适用于真空、惰性气体及高温炉的小视窗测量
• 双色（商数）测量与混合信号评估，具备高计量分辨率
• 双光电二极管传感器，确保精度与长期稳定性
• 可调焦精密镜头，便于精确对准与控制点尺寸
• 标配：模拟输出与 IO‑Link 接口

可选项 / 产品属性
测量范围：900 - 3200 °C
焦距选项（按 AF 版本）：0.4 m - ∞；0.2 - 0.4 m；0.6 m - ∞；1.2 m - ∞
瞄准选项：透镜瞄准；激光指示；视频摄像机
可用版本：CellaFurnace PX 46 AF 1、AF 2、AF 3、AF 5（各版本可配套瞄准选项）

技术参数
测量参数
测量范围：900 - 3200 °C
传感器：双光电二极管
光谱范围：0.9 / 1.05 µm
响应时间 t98：≤ 10 ms
测量不确定度：
900 - 1500 °C：读数的 0.35 % + 2 K
1500 - 2400 °C：读数的 0.5 % + 2 K
2400 - 3200 °C：读数的 1.0 %
重复性：2 K
温度系数：0.05 %/K
电流输出分辨率：0.2 K + 所选量程的 0.03 %
接口分辨率：0.1 K
显示分辨率：1 K

光学变体
标准物镜 PZ 20.01：聚焦 0.4 m - ∞（其他物镜 PZ 20.03、PZ 20.06、PX 20.06，视 AF 版本而定）
距离比（按 AF 版本）：AF 1 = 210:1；AF 2 = 140:1；AF 3 = 310:1；AF 5 = 430:1
测量场形状：圆形

电气参数
模拟输出：0(4)-20 mA 线性，可切换、可扩展
负载：≤ 500 Ω
开关输出：2 x Open Collector 24 V DC，≤ 150 mA
接口：IO‑Link
电源：24 V DC +10 % / -20 %
电流消耗：≤ 175 mA（24 V DC）

摄像机
带摄像机型号的视频输出：复合 PAL，1 Vpp，75 Ω

功能
瞄准选项：透镜瞄准；激光指示；摄像机
显示：4 位红色 LED（字符高 8 mm）
状态指示：4 x LED
操控元件：3 个按键

通用参数
连接：M12 螺纹 5 针
环境温度（工作）：0 - 65 °C
存储温度：-20 - +80 °C
允许湿度：最大 95 % 相对湿度（不凝结）
尺寸：Ø 65 mm x 220 mm（最大 277 mm）
外壳材质：不锈钢 V2A (1.4305)
防护等级：IP 65（DIN 40050）
重量：约 0.9 kg

可调参数
模拟输出缩放（0/4 - 20 mA）、平滑滤波、存储/保持时间、发射率、透射率、反射环境辐射补偿、环境温度补偿、报警接点限值与模式、ATD 参数、电流/温度仿真、单位 °C/°F、测量通道选择、污染监测阈值。带摄像机型号：额外白平衡、测量点编号、TBC 等。

功能
过温信号（内部温度 > 75 °C）、维护/服务功能（测量值或电流信号仿真）、用于不连续过程的 ATD（自动温度检测）。

交付范围（示例）
CellaFurnace PX 46 本体、连接线 VK 02/L AF 1（5 m）。带摄像机型号：视频线 VK 02/F（5 m）。随机附带简要说明书。

软件
SW 50（IO‑Link 配置软件）。

测量场（示例 AF 1，焦距 400 mm）
测量距离 — 测量场直径（示例）：
0.00 mm — 7.50 mm
16.00 mm — 7.28 mm
32.00 mm — 7.05 mm
48.00 mm — 6.83 mm
64.00 mm — 6.60 mm
80.00 mm — 6.38 mm
…（完整数值见数据表）

技术规格 / 特性

• 型号：CellaFurnace PX 46
• 测量范围：900 - 3200 °C
• 测量原理：商数（二色）与单色模式
• 光谱范围：0.9 / 1.05 µm
• 检测器：双光电二极管
• t98：≤ 10 ms
• 模拟输出：0(4)-20 mA（可配置）
• 接口：IO‑Link
