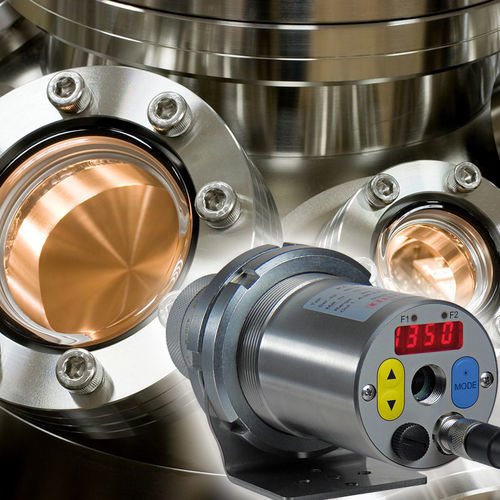

LED显示高温计 CellaFurnace PA 46

°C°F带激光指针

产品概述
CellaFurnace PA 46 是一款二色（比值）辐射测温仪，适用于真空或惰性气体炉的光学温度测量，量程可达 3200 °C。该仪器量程宽，整个量程内分辨率稳定小于 0.1 K，并具备满足生产过程要求的长期稳定性。可通过目镜、激光导向灯或可选视频相机精确对准测量点。

主要特性

• 测量范围 900 至 3200 °C
• 专为高温炉（真空 / 惰性气体）测量设计
• 二色（比值）测量减少发射率影响
• 混合信号处理提供高计量学分辨率
• 自发热极小，保证长期稳定性
• 可聚焦光学和窄视场，适合通过小开口测量
• 标配：模拟输出与 USB / RS‑485 接口

测量参数
测量范围：900 - 3200 °C
传感器：双光电二极管
光谱范围：0.9 / 1.05 µm
响应时间 t98：≤ 10 ms
测量不确定度：900–1500 °C：读数的 0.35 % + 2 K；1500–2400 °C：0.5 % + 2 K；2400–3200 °C：1.0 %
重现性：2 K
温度系数：0.05 %/K
电流输出分辨率：0.2 K + 所选量程的 0.03 %
接口分辨率：0.1 K
显示分辨率：1 K

光学选项 / 镜头

• 标准镜头 PZ 20.01：焦距 0.4 m - ∞
• 近距镜头 PZ 20.03：焦距 0.2 m - 0.4 m
• 长焦 I PZ 20.06：焦距 1.2 m - ∞
• 长焦 II PA 20.06：焦距 0.6 m - ∞

电气参数
模拟输出：0(4) - 20 mA 线性，可切换、可缩放
负载阻抗：≤ 500 Ω
模拟输入：0 - 10 V
开关输出：2 × 开集电极 24 V DC，≤ 30 mA
开关输入：2 × ≤ 24 V
接口：USB、RS‑485
电源：24 V DC（+10 % / -20 %）
电流消耗：≤ 175 mA（24 V DC）

摄像 / 瞄准选项
视频输出（带摄像头型号）：Composite PAL，1 Vpp，75 Ω
瞄准选项：透镜内瞄准；激光导向灯；视频摄像头（取决于型号）

特性 / 显示 / 控制
显示：4 位红色 LED，数字高度 8 mm
状态显示：2 × LED
控制元件：3 个按键

通用参数
连接：M12 螺纹 8 针接头
环境温度：0 - 65 °C
存储温度：-20 - +80 °C
允许湿度：≤ 95 % r.H.（不凝结）
尺寸：Ø 65 mm × 220 mm（最大 277 mm）
外壳：不锈钢 V2A（1.4305）
防护等级：IP65（DIN 40050）
重量：约 0.9 kg

可调参数

• 测量范围、测量量
• 模拟输入/输出的缩放
• 平滑滤波器、存储工作模式
• 发射率与透过率
• 反射环境辐射与环境温度补偿
• 报警触点的限值与工作模式
• ATD 参数（可选）及线性化功能
• LED 状态显示与仿真功能
• 温度单位 °C/°F；测量通道选择
• 污染监测阈值；摄像功能（如配备）

功能

• 超温信号：内部温度 > 80 °C 时模拟输出 > 20.5 mA
• 维护功能：模拟测量值或电流信号
• ATD（自动温度检测）：用于间歇工艺的自动温度识别

随货清单

• 辐射测温仪主机（CellaFurnace PA）
• 连接电缆 VK 02/A（5 m）
• 视频电缆 VK 02/F（5 m，带摄像头型号）
• USB 电缆 VK 11/D（1.8 m）
• 软件 CellaView 与简要说明书
