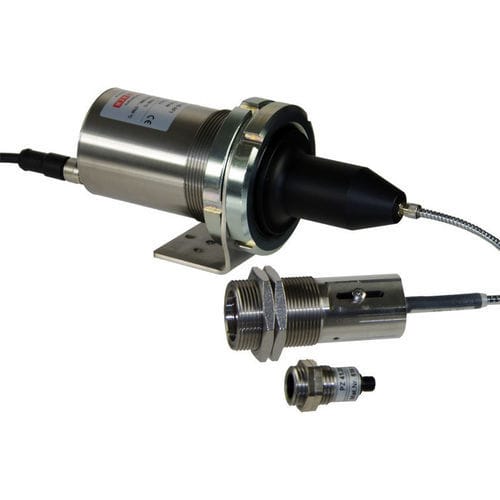

双色高温计 CellaTemp® PA 61

电子°CUSB

产品描述：
CellaTemp® PA 61 是一款数字双色比放射温度计，配备独立光学测量头和光纤电缆，适用于工业环境中的非接触温度测量。测温范围为 375 至 1,200 °C，适用于存在电磁干扰或需要将测量头置于狭小空间的应用场景。

主要特点：

• 测量范围：375–1,200 °C
• 可聚焦的可互换镜头，用于精确调节测量距离
• 宽带抗反射精密光学元件
• 短测量波长（1.5 / 1.9 µm）
• 远距离可读的 LED 显示
• 用于诊断的测试电流输出
• 标配模拟输出和 USB/RS-485 接口
• 测量头和光纤电缆耐热至 250 °C

属性 / 版本（摘要）：
测量范围：375 - 1200 °C
聚焦距离：0.12 m - ∞
指示选项（示例）：激光指示灯
示例版本：CellaTemp PA 61 AF 21（测量头 PA 41.05，聚焦 0.12 m - ∞）
测量场形状：圆形
距离比：40 : 1
测量原理：双色比法

技术数据（测量参数）：
测量范围：375 - 1200 °C
传感器：双光电二极管
光谱范围：1.5 / 1.9 µm
响应时间 t98：≤ 30 ms
测量不确定度：测读值的 1.5 % [°C]
重复性：3 K
温度系数：0.05 %/K
电流输出分辨率：0.2 K + 所选量程的 0.03 %
接口分辨率：0.1 K
显示分辨率：1 K

光学变体：
测量头：PA 41.05 (M16)：聚焦 0.12 m - ∞

电气参数：

• 模拟输出：0(4) - 20 mA，线性，可切换，可扩展（电阻 ≤ 500 Ω）
• 开关输出：2 x 开路集电极 24 V DC，≤ 30 mA
• 开关输入：2 x ≤ 24 V
• 接口：USB，RS-485
• 电源：24 V DC (+10 % / -20 %)，电流消耗 ≤ 175 mA

功能：

• 指示：激光指示灯
• 显示：4 位红色 LED，数字高度 8 mm
• 状态指示：2 个 LED
• 控制：3 个按键

一般参数：
连接：M12 螺纹 8 针
环境温度：电子部件 0 - 65 °C；测量头最高 250 °C
存储温度：-20 - +80 °C
允许湿度：95 % 相对湿度最大（无冷凝）
外壳：不锈钢 V2A (1.4305)
防护等级：IP65（DIN 40050）
重量：约 0.9 kg

可调参数（部分）：

• 测量范围与通道选择（双色、单色通道1或2）
• 发射率与透过率
• 反射环境辐射补偿
• 平滑滤波与存储模式
• 报警阈值与工作模式
• ATD 功能参数与线性化
• 电流与温度模拟；单位 °C/°F

功能（运行）：

• 过温信号：当内部温度超过 80 °C 时，模拟输出 > 20.5 mA
• 服务功能：模拟测量值或电流信号

包装清单：

• CellaTemp PA 放射温度计
• 连接电缆 VK 02/A（5 m）
• 测量头
• USB 电缆 VK 11/D（1.8 m）
• CellaView 软件
• 简明说明书

软件：
CellaView 配置与诊断软件

规格：

• 型号：CellaTemp® PA 61
• 测量范围：375 - 1,200 °C
• 光谱范围：1.5 / 1.9 µm
• 响应时间（t98）：≤ 30 ms
• 精度：测读值的 1.5 %
• 重复性：3 K
• 距离比：40 : 1
• 测量场形状：圆形
• 接口：USB 和 RS-485
• 模拟输出：0(4) - 20 mA，线性，可切换
• 电源：24 V DC (+10 % / -20 %)
• 工作环境温度：电子部件 0 - 65 °C；测量头最高 250 °C
• 防护等级：IP65
• 外壳：不锈钢 V2A (1.4305)
• 显示：4 位红色 LED（8 mm）
• 重量：约 0.9 kg
