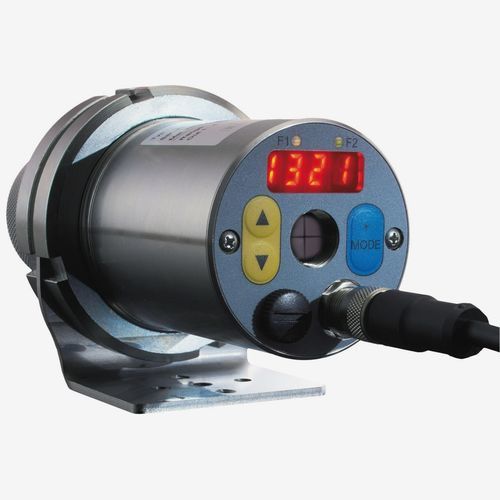

红外线温度传感器 CellaCrystal PA 45金属盒4-20 mA电流输出
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 红外线
- 安装类型
- 金属盒
- 输出
- RS-485, USB, 4-20 mA, 电流输出
- 电气连接
- 8针M12连接器
- 保护程度
- IP65
- 应用
- 高温, 反应器用
- 其他特性
- 不锈钢, 数字显示, 带连接器
- 温度
最多: 3,200 °C
(5,792 °F)最少: 900 °C
(1,652 °F)- 频谱响应
最多: 1.05 µm
最少: 0.9 µm
- 响应速度
最多: 10 ms
最少: 0 ms
产品介绍
产品概述
CellaCrystal PA 45 专为晶体生长等高温工艺的高温炉内光学温度测量而设计，可测温度最高至 3200 °C。基于双色（商数）测量原理，具有宽广的测量范围并在整个范围内保持 < 0.1 K 的恒定高分辨率。特殊信号处理保证高测量精度和长期稳定性。可通过透镜视准器或内置/外置视频相机精确对准测量点。
主要特性
测量参数
测量范围：900 - 3200 °C
测量原理：双色（商数测量）
传感器：双光电二极管
光谱范围：0.9 / 1.05 µm
响应时间 t98：≤ 10 ms
测量不确定度：900–1500 °C：测量值的0.35 % + 2 K；1500–2400 °C：0.5 % + 2 K；2400–3200 °C：1.0 %
重复性：2 K
温度系数：0.05 %/K
分辨率（接口）：0.1 K；显示分辨率：1 K；电流输出分辨率：0.2 K + 所选量程的0.03 %
光学变体（镜头）
电气参数
模拟输出：0(4)–20 mA，线性，可切换，可缩放（阻抗 ≤ 500 Ω）
模拟输入：0–10 V
开关输出：2 × 开路集电极 24 V DC，≤ 30 mA
开关输入：2 × ≤ 24 V
接口：USB、RS 485
电源：24 V DC (+10 % / -20 %)
电流消耗：≤ 175 mA（24 V DC）
摄像 / 瞄准
瞄准选项：透镜瞄准、激光指示、视频相机（内置相机的型号提供复合 PAL 视频输出 1 Vpp，75 Ω）
功能与显示
显示：4 位红色 LED，数字高度 8 mm
状态显示：2 × LED
控制元件：3 个按钮
防护等级：IP65
外壳：不锈钢 V2A（1.4305）
尺寸：Ø 65 mm × 220 mm（最大 277 mm）
重量：约 0.9 kg
连接：M12 8 针
环境温度：0 – 65 °C；存储温度：-20 – +80 °C；允许湿度：最高 95 % r.h.（不凝结）
测量场示例（距离 → 场直径）
0.00 mm → 7.50 mm
16.00 mm → 7.28 mm
32.00 mm → 7.05 mm
48.00 mm → 6.83 mm
64.00 mm → 6.60 mm
80.00 mm → 6.38 mm
96.00 mm → 6.16 mm
112.00 mm → 5.93 mm
128.00 mm → 5.71 mm
144.00 mm → 5.49 mm
160.00 mm → 5.26 mm
176.00 mm → 5.04 mm
192.00 mm → 4.81 mm
208.00 mm → 4.59 mm
224.00 mm → 4.37 mm
240.00 mm → 4.14 mm
256.00 mm → 3.92 mm
272.00 mm → 3.70 mm
288.00 mm → 3.47 mm
304.00 mm → 3.25 mm
320.00 mm → 3.02 mm
336.00 mm → 2.80 mm
352.00 mm → 2.58 mm
368.00 mm → 2.35 mm
384.00 mm → 2.13 mm
400.00 mm → 1.90 mm
包装清单
软件
包含配置与评估软件 CellaView
技术规格
CellaCrystal PA 45 专为晶体生长等高温工艺的高温炉内光学温度测量而设计，可测温度最高至 3200 °C。基于双色（商数）测量原理，具有宽广的测量范围并在整个范围内保持 < 0.1 K 的恒定高分辨率。特殊信号处理保证高测量精度和长期稳定性。可通过透镜视准器或内置/外置视频相机精确对准测量点。
主要特性
- 测量范围 900 至 3200 °C
- 适用于高温下的石墨、石墨烯和晶体生产
- 混合信号评估以实现高计量分辨率
- 自热极小，长期稳定性高
- 可调焦光学以精确设定测量距离
- 视场窄，可通过小炉口进行测量
- 标准接口：模拟输出、USB、RS 485
测量参数
测量范围：900 - 3200 °C
测量原理：双色（商数测量）
传感器：双光电二极管
光谱范围：0.9 / 1.05 µm
响应时间 t98：≤ 10 ms
测量不确定度：900–1500 °C：测量值的0.35 % + 2 K；1500–2400 °C：0.5 % + 2 K；2400–3200 °C：1.0 %
重复性：2 K
温度系数：0.05 %/K
分辨率（接口）：0.1 K；显示分辨率：1 K；电流输出分辨率：0.2 K + 所选量程的0.03 %
光学变体（镜头）
- 标准镜头 PZ 20.01：对焦 0.4 m – ∞
- 近摄镜头 PZ 20.03：对焦 0.2 m – 0.4 m
- 长焦镜头 I PZ 20.06：对焦 1.2 m – ∞
- 长焦镜头 II PA 20.06：对焦 0.6 m – ∞
电气参数
模拟输出：0(4)–20 mA，线性，可切换，可缩放（阻抗 ≤ 500 Ω）
模拟输入：0–10 V
开关输出：2 × 开路集电极 24 V DC，≤ 30 mA
开关输入：2 × ≤ 24 V
接口：USB、RS 485
电源：24 V DC (+10 % / -20 %)
电流消耗：≤ 175 mA（24 V DC）
摄像 / 瞄准
瞄准选项：透镜瞄准、激光指示、视频相机（内置相机的型号提供复合 PAL 视频输出 1 Vpp，75 Ω）
功能与显示
显示：4 位红色 LED，数字高度 8 mm
状态显示：2 × LED
控制元件：3 个按钮
防护等级：IP65
外壳：不锈钢 V2A（1.4305）
尺寸：Ø 65 mm × 220 mm（最大 277 mm）
重量：约 0.9 kg
连接：M12 8 针
环境温度：0 – 65 °C；存储温度：-20 – +80 °C；允许湿度：最高 95 % r.h.（不凝结）
测量场示例（距离 → 场直径）
0.00 mm → 7.50 mm
16.00 mm → 7.28 mm
32.00 mm → 7.05 mm
48.00 mm → 6.83 mm
64.00 mm → 6.60 mm
80.00 mm → 6.38 mm
96.00 mm → 6.16 mm
112.00 mm → 5.93 mm
128.00 mm → 5.71 mm
144.00 mm → 5.49 mm
160.00 mm → 5.26 mm
176.00 mm → 5.04 mm
192.00 mm → 4.81 mm
208.00 mm → 4.59 mm
224.00 mm → 4.37 mm
240.00 mm → 4.14 mm
256.00 mm → 3.92 mm
272.00 mm → 3.70 mm
288.00 mm → 3.47 mm
304.00 mm → 3.25 mm
320.00 mm → 3.02 mm
336.00 mm → 2.80 mm
352.00 mm → 2.58 mm
368.00 mm → 2.35 mm
384.00 mm → 2.13 mm
400.00 mm → 1.90 mm
包装清单
- Pyrometer CellaCombustion PA（设备）
- 连接线 VK 02/A（5 m）
- 视频线 VK 02/F（5 m）（内置摄像机型号用）
- USB 线 VK 11/D（1.8 m）
- 软件：CellaView
- 简要手册
软件
包含配置与评估软件 CellaView
技术规格
- 产品名称：Pyrometer CellaCrystal PA 45
- 测量原理：双色（商数测量）
- 测量范围：900–3200 °C
- 光谱范围：0.9 / 1.05 µm
- 响应时间：≤ 10 ms
- 分辨率（接口）：0.1 K；显示：1 K
- 模拟输出：0(4)–20 mA，可缩放
- 接口：USB、RS 485
- 电源：24 V DC (+10 % / -20 %)
- 防护等级：IP65；外壳：不锈钢 V2A（1.4305）
- 尺寸：Ø 65 mm × 220 mm（最大 277 mm）；重量：约 0.9 kg
- 瞄准选项：透镜瞄准、激光指示、视频相机
- 可用镜头：PZ 20.01（0.4 m–∞）、PZ 20.03（0.2–0.4 m）、PZ 20.06（1.2 m–∞）、PA 20.06（0.6 m–∞）
