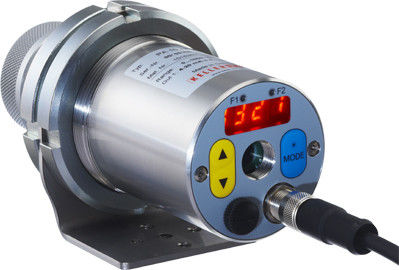

双色高温计 CellaCrystal PA 44

单色LED显示°C

概述：
CellaCrystal PA 44 是为晶体生长过程中的光学温度测量而开发的双色（比率）辐射式测温仪。校准针对晶体生产进行了优化。混合信号评估在整个测量范围内提供恒定的高分辨率 < 0.1 K，传感器设计保证了非常高的长期稳定性。可通过镜筒内目视、激光指示或内置视频摄像头精确对准测量点。

主要特征：

• 测量范围 750 至 3,000 °C
• 为硅晶体生产（PA 44 AF 4 / AF 5）和碳化硅（PA 44 AF 7）优化的校准版本
• 用于高计量分辨率的混合信号评估
• 由于自热极小，具有高长期稳定性
• 可调焦光学以精确设定测量距离
• 标准接口：模拟输出和 USB/RS-485（部分型号支持 IO‑Link）

版本 / 选型：

• CellaCrystal PA 44 AF 4
• CellaCrystal PA 44 AF 5
• CellaCrystal PA 44 AF 7
• CellaCrystal PA 44 AF 9

测量视场（距离 vs 视场直径）：

• 0.00 mm | 18.00 mm
• 16.00 mm | 17.39 mm
• 32.00 mm | 16.77 mm
• 48.00 mm | 16.16 mm
• 64.00 mm | 15.55 mm
• 80.00 mm | 14.93 mm
• 96.00 mm | 14.32 mm
• 112.00 mm | 13.71 mm
• 128.00 mm | 13.09 mm
• 144.00 mm | 12.48 mm
• 160.00 mm | 11.87 mm
• 176.00 mm | 11.25 mm
• 192.00 mm | 10.64 mm
• 208.00 mm | 10.03 mm
• 224.00 mm | 9.41 mm
• 240.00 mm | 8.80 mm
• 256.00 mm | 8.19 mm
• 272.00 mm | 7.57 mm
• 288.00 mm | 6.96 mm
• 304.00 mm | 6.35 mm
• 320.00 mm | 5.73 mm
• 336.00 mm | 5.12 mm
• 352.00 mm | 4.51 mm
• 368.00 mm | 3.89 mm
• 384.00 mm | 3.28 mm
• 400.00 mm | 2.67 mm

技术规格：

• 测量范围：750–3000 °C，分子范围可选（不同 AF 版本）
• 测量原理：双色（比率）辐射式测温
• 传感器：双光电二极管
• 光谱范围：0.95 / 1.05 µm
• 响应时间 t98：≤ 10 ms（随子范围不同）
• 测量不确定度：750–850 °C：6 K；850–1,500 °C：读值的 0.35 % + 2 K；1,500–2,400 °C：0.5 % + 2 K；2,400–3,000 °C：1 % + 2 K
• 重复性：2 K
• 温度系数：0.05 %/K
• 电流输出分辨率：0.2 K + 所选范围的 0.03 %；接口分辨率：0.1 K；显示分辨率：1 K
• 镜头 / 光学方案：标准 PZ 20.01（0.4 m–∞）、近距 PZ 20.03（0.2–0.4 m）、远摄 PZ 20.06（1.2 m–∞）
• 测量视场形状：圆形
• 距离比（典型）：AF 7 = 150:1；AF 5 = 140:1；AF 9 = 240:1
• 模拟输出：0(4)–20 mA 线性，可切换，可缩放（R ≤ 500 Ω）
• 模拟输入：0–10 V
• 开关输出：2 × 开路集电极 24 V DC，≤ 30 mA；开关输入：2 × ≤ 24 V
• 接口：USB 和 RS-485
• 电源：24 V DC +10 % / -20 %；电流消耗 ≤ 175 mA
• 摄像头（带摄像头型号）：视频输出 Composite PAL，1 Vpp，75 Ω；瞄准选项：镜筒内目视、激光指示、摄像头
• 显示与控制：4 位红色 LED 显示（数字高 8 mm），2 个状态 LED，3 个按键
• 连接：M12 螺纹 8 针
• 环境温度（运行）：0–65 °C；存储温度：-20–+80 °C
• 允许湿度：95 % r.H. 最大（无冷凝）
• 尺寸：Ø 65 mm × 220 mm（最大 277 mm）；重量：约 0.9 kg
• 外壳：不锈钢 V2A (1.4305)；防护等级：IP 65 (DIN 40050)
• 包装内容：CellaCrystal PA 44，连接电缆 VK 02/A (5 m)，带摄像头型号用视频线 VK 02/F (5 m)，USB 线 VK 11/D (1.8 m)，CellaView 软件，简明说明书
• 可调参数与功能（示例）：测量范围、模拟 I/O 缩放、平滑滤波、记忆/保持、发射率、透过率、反射环境辐射补偿、报警限值与模式、ATD 功能（可选）、线性化、电流/温度模拟、单位 °C/°F、测量通道选择（双色 / 单色）
• 功能：超温信号（内部温度 > 80 °C → 模拟输出 > 20.5 mA）、维护模拟、适用于间歇过程的 ATD
