温度测量系统 CellaTemp PX 40-K001
激光光学摄像机式

温度测量系统 - CellaTemp PX 40-K001 - Keller Pyrometer Systems - 激光 / 光学 / 摄像机式

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 Keller Pyrometer Systems 网站

产品规格型号

物理量: 温度
所用技术: 光学, 摄像机式, 激光
运行方式: 自动
所测量的产品: 零件
配置: 线性
其他特性: 非接触型

产品介绍

产品概述
用于工业工艺中非接触温度测量的双色比率式测温系统。型号：CellaTemp PX 40-K001。可选多个测量段，覆盖500–3000 °C范围。

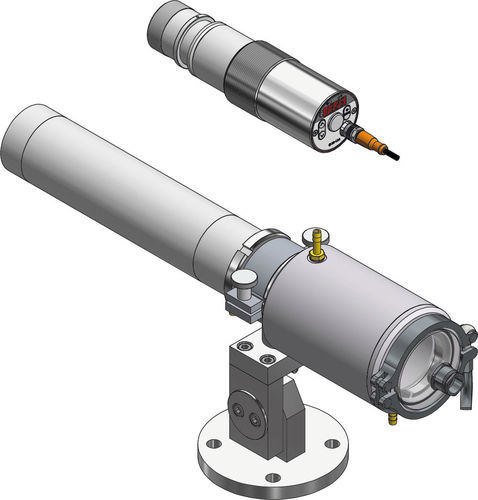

产品组成

测温仪 CellaTemp PX 40 AF 3
安装组件 PA 83-010（含冷却接头和吹气装置）

主要特性

双色比率式测温仪，带可调焦光学系统，不锈钢外壳
宽带防反射精密透镜
1路模拟输出，2路开关输出，IO-Link接口
瞄准辅助：激光导引灯；部分型号带内置相机及视频输出
带冷却和气体吹扫的安装件，适用于工业使用，固定装置可灵活调节

测量参数（摘要）
测量范围：可选择的分段，500–3000 °C（示例：500–1400、650–1700、750–2400、850–3000 °C）。
传感器：双光电二极管（双色），可用单色测量通道。
光谱范围：0.95 / 1.05 µm。
响应时间 t98：随测量范围和温度而异（高温段可达 ≤ 10 ms）。
测量不确定度：读数的 1 %。
可重复性：2 K。温度系数：0.05 %/K。
分辨率：电流输出 0.2 K + 0.03 %（所选量程）；接口 0.1 K；显示 1 K。

光学可选项
常用物镜 / 透镜（示例）：

F50 PZ 20.08：500–1400 °C，焦距 0.3 m – ∞
PZ 20.01 标准：650–1700 / 750–2400 / 850–3000 °C，焦距 0.4 m – ∞
PZ 20.03 近摄：焦距 0.2 m – 0.4 m
PZ 20.05 广角：焦距 0.2 m – ∞
PZ 20.06 远摄 I：焦距 1.2 m – ∞；PA 20.06 远摄 II：焦距 0.6 m – ∞
PA 40.01 微距（850–3000 °C）：焦距 0.086 m – 0.115 m

电气参数

模拟输出：0(4)–20 mA，线性，可切换，可标定；负载 ≤ 500 Ω
开关输出：2 × 开路集电极 24 V DC，≤ 150 mA
接口：IO-Link
电源：24 V DC（+10 % / -20 %）；电流消耗 ≤ 175 mA（24 V DC）

相机 / 瞄准 / 显示 / 操作

视频输出（带相机型号）：Composite PAL，1 Vpp，75 Ω
瞄准方式：透镜瞄准、激光导引灯；可选相机
显示：4位红色LED显示（数字高度 8 mm）
状态显示：4 × LED；控制键：3个按钮

通用参数

连接：M12 5针
环境温度：0 – 65 °C；存储温度：-20 – +80 °C
允许湿度：≤ 95 % 相对湿度（无凝结）
尺寸：Ø 65 mm × 220 mm（最大 277 mm）
外壳：不锈钢 V2A（1.4305）；防护等级：IP65
重量：约 0.9 kg

可调参数（选项）

模拟输出的标定与 0/4–20 mA 设置
平滑滤波器、存储模式、保持时间
发射率与透过率
报警触点的限值与工作模式
ATD（自动温度检测）参数
电流与温度模拟；单位 °C / °F
测量通道：双色、单色1、单色2
污染监测阈值
带相机型号：TBC 功能、白平衡、测量点编号

功能与交付范围（摘要）

超温信号（内部温度 > 75 °C 时指示）
维护功能：模拟测量值或电流信号
用于间歇工艺的 ATD 功能
交付范围：测温仪 CellaTemp PX、连接线 VK 02/L AF 1（5 m）、视频线 VK 02/F（5 m，适用于带相机型号）、简要说明书

测量视场（示例）
版本：CellaTemp PX 40-K001。
示例现场测量范围：650–1700 °C（取决于所选分段）。
焦距示例：使用远摄镜 PZ 20.06 时为 1.2 m – ∞。
距离比（D:S）：120 : 1。测量视场形状：圆形。典型物镜：PZ 20.06。
