压力测量系统 CellaTemp PA 40-K016

温度流量激光

产品描述

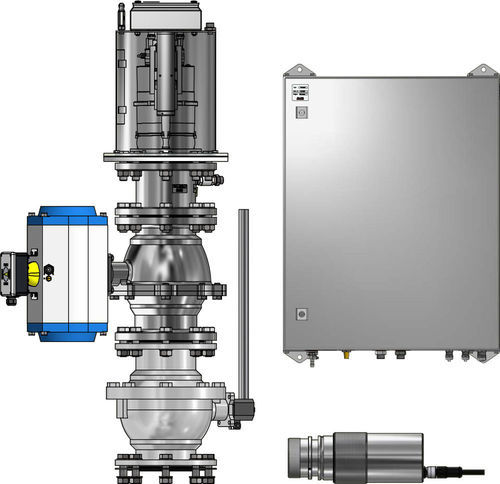

• 测量系统组成：测温仪 CellaTemp PA 40 AF 1；安装组合 SK 803。

主要特点

• 双色比温计，具可聚焦光学，置于不锈钢外壳内
• 宽带防反射精密透镜
• 2 路模拟输出，2 路开关输出，USB 与 RS 485 接口
• 瞄准辅助：透镜直视瞄准
• 带冷却接头和工业用吹扫附件的安装配件
• 气动和机械球阀
• 带气动球阀控制系统的控制柜
• 流量监测器和压力调节器，以及空气与电源连接

测量参数
测量范围：500 - 3000 °C，分多个可选段
传感器：双光电二极管
光谱范围：0.95 / 1.05 µm
响应时间 t98：依据测量段不同有多种值（示例）：500 - 1400 °C：≤ 10 ms (T > 650 °C)；650 - 1700 °C：≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C)；750 - 2400 °C：≤ 10 ms (T > 950 °C)；850 - 3000 °C：≤ 10 ms (T > 1050 °C)
测量不确定度：读数的 1 % [°C]
重复性：2 K
温度系数：0.05 %/K
电流输出分辨率：0.2 K + 所选量程的 0.03 %
接口分辨率：0.1 K
显示分辨率：1 K

光学可选件
镜头与对焦（示例）：500 - 1400 °C：物镜 F50 PZ 20.08，对焦 0.3 m - ∞；650 - 1700 °C、750 - 2400 °C 与 850 - 3000 °C：标准物镜 PZ 20.01，对焦 0.4 m - ∞；近摄镜 PZ 20.03，对焦 0.2 m - 0.4 m；广角镜 PZ 20.05，对焦 0.2 m - ∞；长焦 I PZ 20.06，对焦 1.2 m - ∞；长焦 II PA 20.06，对焦 0.6 m - ∞；另外针对 850 - 3000 °C：微距镜 PA 40.01，对焦 0.086 m - 0.115 m

光学 / 几何数据
对焦距离：0.4 m - ∞（标准物镜 PZ 20.01）
距离比：80 : 1
测量场形状：圆形
物镜：PZ 20.01
测量原理：双色法
瞄准方式：透镜直视瞄准

电气参数
模拟输出：0(4) - 20 mA 线性，可切换，可扩展
电阻：≤ 500 Ω
模拟输入：0 - 10 V
开关输出：2 x 开放集电极 24 V DC，≤ 30 mA
开关输入：2 x 最高 24 V
接口：USB 与 RS 485
电源：24 V DC +10 % / -20 %
电流消耗：24 V DC 时 ≤ 175 mA
连接：M12 8 针螺纹连接

相机 / 瞄准 / 显示
视频输出（带摄像头型号）：复合 PAL，1 Vpp，75 Ω
瞄准选项：透镜直视瞄准、激光指示、相机（视型号而定）
显示：4 位红色 LED 显示，数字高度 8 mm
状态指示：2 x LED
控制元件：3 个按钮

功能与特性
过温信号：若内部温度超过 80 °C，模拟输出显示值 > 20.5 mA
维护功能：模拟测量值或电流信号
ATD（自动温度检测）功能：用于间歇工艺的自动温度检测
其他功能：线性化、污染监测阈值、电流/温度模拟、可选测量通道（双色、单色1、单色2）、温度单位 °C/°F

通用参数
环境温度：0 - 65 °C
存储温度：-20 - +80 °C
允许湿度：最大 95 % 相对湿度（无冷凝）
尺寸：Ø 65 mm x 220 mm（最大 277 mm）
外壳：不锈钢 V2A (1.4305)
防护等级：DIN 40050 标准 IP65
重量：约 0.9 kg

可调参数（部分）
测量范围；模拟 I/O 的测量变量与刻度；平滑滤波器；存储工作模式；存储保持时间；发射率；透射率；反射性环境辐射补偿；报警触点限值与模式；ATD 参数（可选）；线性化；LED 状态指示；电流与温度模拟；相机型号的 TBC 功能与白平衡

包装清单
CellaTemp PA 测温仪；连接线 VK 02/A（5 m）；带内置摄像头型号的视频线 VK 02/F（5 m）；USB 线 VK 11/D（1.8 m）；CellaView 软件；简短说明书

软件
CellaView

技术规格

• 型号 / 版本：CellaTemp PA 40-K016
• 测量范围（主要段）：500 - 3000 °C（多段可选）
• 测量原理：双色（比值）法，支持单色通道选项
• 光谱范围：0.95 / 1.05 µm
• 距离比：80:1；测量场形状：圆形；例如 400 mm 处测量场直径：5.00 mm
• 典型响应时间：根据量程和温度，最短可达 ≤ 10 ms
• 精度：读数的 1 %；重复性 2 K
• 输出 / 接口：2 路模拟输出、2 路开关输出、USB、RS 485
• 电源：24 V DC (+10 % / -20 %)，电流 ≤ 175 mA
• 外壳 / 防护：不锈钢 V2A (1.4305)，IP65
• 工作温度：0 - 65 °C；存储：-20 - +80 °C
• 尺寸 / 重量：Ø 65 mm x 220 mm（最大 277 mm） / 约 0.9 kg
• 包含：CellaTemp PA、线缆（连接、视频、USB）、CellaView 软件、说明书
