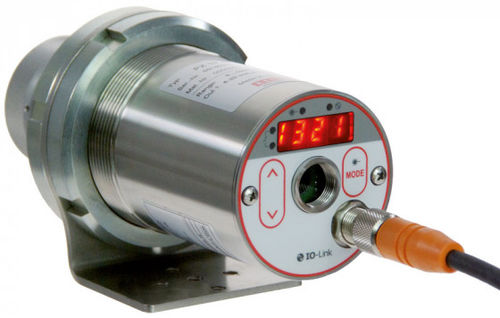

LED高温计 CellaCrystal PX 64

°C°FIO-Link

产品概述：
CellaCrystal PX 64 是一款用于 CVD（化学气相沉积）涂层工艺温度测量的红外测温仪。其特殊波长使其也适用于等离子体增强蒸气沉积及其他高要求的薄膜应用。

主要特点：

• 测温范围：500 至 1400 °C
• 专为等离子体辅助 CVD 测量开发
• 连续光双色测量原理
• 无旋转滤光片
• 自热极小，长期稳定性高
• 可调焦镜头，精确调整测量距离（PZ 20.03）
• 标准接口：IO-Link 与模拟输出（0(4)–20 mA）
• 可选：内置视频摄像头与激光指示

技术规格：

• 测温范围：500 - 1400 °C
• 焦距：0.2 - 0.4 m
• 瞄准选项：透镜瞄准、激光指示、视频摄像头（可选）
• 测量场形状：圆形
• 距离比（D:S）：75 : 1
• 镜头：PZ 20.03（近摄镜头）
• 测量原理：双色（双光电二极管）
• 光谱范围：1.50 / 1.90 μm
• 响应时间 t98：≤ 30 ms
• 测量不确定度：读数的 0.75 %（°C），最低 4 K
• 重复性：2 K
• 温度系数：0.05 %/K
• 电流输出分辨率：0.2 K + 所选量程的 0.03 %
• 接口分辨率：0.1 K；显示分辨率：1 K
• 模拟输出：0(4) - 20 mA，线性，可切换，可缩放；电阻 ≤ 500 Ω
• 开关输出：2 × 开放集电极 24 V DC，≤ 150 mA
• 接口：IO-Link
• 电源：24 V DC ±10 %；电流消耗 ≤ 175 mA（24 V DC）
• 摄像头（可选）：复合 PAL 视频输出，1 Vpp，75 Ω
• 显示：4 位红色 LED，数字高度 8 mm；状态指示：4 × LED；控制键：3 个
• 连接：M12 螺纹 5 针
• 环境温度：0 - 65 °C；存储温度：-20 - +80 °C
• 允许湿度：95 % r.H. 最大（无冷凝）
• 尺寸：Ø 65 mm × 220 mm（最大 277 mm）
• 外壳：不锈钢 V2A（1.4305）
• 防护等级：IP 65（DIN 40050）
• 重量：约 0.9 kg
• 可调参数：模拟输出缩放、平滑滤波、存储模式与保持时间、发射率、透过率、报警限值与模式、ATD 参数、电流/温度模拟、单位 °C/°F、测量通道选择（双色、单色1/2）、污染监控阈值；摄像头型号另外可设：TBC、白平衡、测量点编号
• 功能：过温信号（内部温度 > 75 °C）、服务功能（测量值或电流信号模拟）、ATD（间歇工艺的自动温度检测）

包装清单：

• CellaCrystal PX 64 测温仪
• 连接电缆 VK 02/L AF 1（5 m）
• 内置摄像头型号配套视频电缆 VK 02/F（5 m）
• 简短说明书

应用：

• CVD 及等离子体辅助蒸气沉积过程的温度监测与控制
• 工业生产中的薄膜涂层工艺
• 涂层技术的研究与开发
