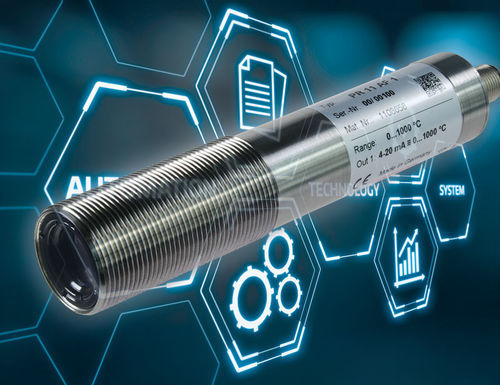

无显示高温计 CellaTemp® PR 11

°CIO-Link模拟输出

产品描述：
CellaTemp® PR 11 是一款智能红外测温仪，可在 0 至 1000 °C 的温度范围内，在安全距离内进行快速、非接触、无磨损的温度测量。

主要特点：

• 不锈钢外壳的紧凑型红外测温仪
• 标准化、与现场总线无关的 IO-Link 接口
• 模拟输出 0/4 - 20 mA（线性、可切换、可缩放）
• 测量范围大且具有高温度分辨率
• 采用宽带抗反射精密镜头，实现高光学分辨率和测量精度
• 开关输出可通用配置
• 通过 M30 中心螺纹便于安装

特性 / 版本（示例）：
CellaTemp® PR 11 AF 1 — 测量范围：0 - 1000 °C — 目标尺寸：11 mm — 焦距：0.3 m — 测量场形状：圆形 — 测量原理：单色测量

测量参数（摘录）：
测量范围：0 - 1000 °C
传感器：热电堆（Thermopile）
光谱范围：8 - 14 µm
响应时间 t90：≤ 60 ms
测量不确定度：读数的 0.75 % + 2.0 K
重复性：1 K
温度系数：0.1 K/K（T < 250 °C）；0.04 %/K（T > 250 °C）
电流输出分辨率：0.2 K + 选定量程的 0.03 %
接口分辨率：0.1 K

电气参数（摘录）：
模拟输出：0(4) - 20 mA 线性、可切换、可缩放
最大负载电阻：≤ 500 Ω
开关输出：开路集电极 24 V DC，≤ 150 mA
测试输入：10 - 34 V DC（符合 IEC 61131-2）
接口：IO-Link
电源：24 V DC +10 % / -20 %
电流消耗：≤ 50 mA（24 V DC 时）

通用参数（摘录）：
连接：M12 螺纹连接器 4 针（A 编码）
环境温度：0 - 65 °C
存储温度：-20 - +80 °C
允许湿度：最大 95 % 相对湿度（无凝结）
尺寸：Ø 30 x 185 mm（不含插头）
外壳：不锈钢 V2A（1.4305）
防护等级：IP 65（符合 DIN 40050）
重量：约 0.4 kg

可调参数（概览）：

• 模拟输出 0/4 - 20 mA（缩放设置）
• 发射率（Emissivity）
• 阻尼时间常数
• 最大值存储的保持时间
• 工作模式及开关触点的切换点
• 恢复出厂设置
• 温度单位 °C/°F
• 温度仿真（维护/服务功能）

功能（部分）：

• 过温信号及通过数字接口报告错误/事件
• 用于维护和测试的测量值仿真
• 电源、模拟输出和开关输出的反极性保护

包装清单：
CellaTemp® PR 红外测温仪；简易说明书；2 个固定螺母

测量场表（PR 11 AF 1 选定行）：
测量距离 0.00 mm — 测量场直径 16.50 mm
测量距离 12.00 mm — 测量场直径 16.28 mm
测量距离 24.00 mm — 测量场直径 16.06 mm
测量距离 36.00 mm — 测量场直径 15.84 mm
测量距离 48.00 mm — 测量场直径 15.62 mm
测量距离 60.00 mm — 测量场直径 15.40 mm
测量距离 300.00 mm — 测量场直径 11.00 mm

技术规格：

• 型号：CellaTemp® PR 11（示例为 AF 1 版本）
• 测量范围：0 - 1000 °C
• 目标尺寸（选定）：11 mm（在 300 mm 测量距离时）
• 光谱范围：8 - 14 µm
• 传感器类型：热电堆
• 响应时间（t90）：≤ 60 ms
• 测量不确定度：读数的 0.75 % + 2.0 K
• 重复性：1 K
• 接口：IO-Link
• 模拟输出：0/4 - 20 mA（线性、可切换、可缩放）
• 开关输出：开路集电极 24 V DC，≤ 150 mA
• 电源：24 V DC +10 % / -20 %
• 连接：M12 螺纹连接器 4 针（A 编码）
• 环境温度范围：0 - 65 °C
• 存储温度：-20 - +80 °C
• 防护等级：IP 65
• 外壳：不锈钢 V2A（1.4305）
• 尺寸：Ø 30 x 185 mm（不含插头）
• 重量：约 0.4 kg
• 包装清单：红外测温仪、简易说明书、2 个固定螺母
