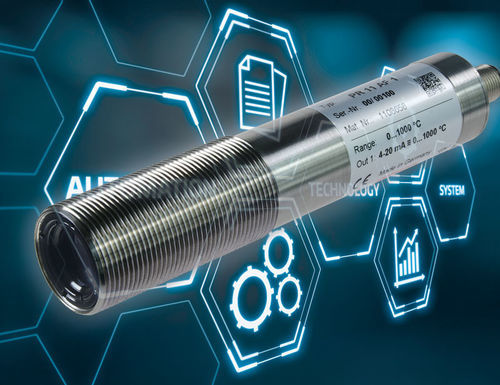

无显示高温计 CellaTemp® PR 18

°CKIO-Link

产品描述
CellaTemp® PR 18 配备特殊耐用镜片，可在极端环境中使用，例如沥青与混凝土搅拌厂，有效防止镜片被腐蚀性蒸气和粉尘损坏。该机为无显示屏的紧凑型红外测温仪，提供模拟和 IO-Link 输出，便于与 PLC 及独立于现场总线的系统集成。

主要特性：

• 紧凑型红外测温仪
• 标准化的、独立于 PLC 与现场总线的 IO-Link 接口
• 模拟输出 0/4 - 20 mA
• 宽测量范围且具有高温度分辨率
• 凭借宽带抗反射精密镜片实现高光学分辨率和测量精度
• 开关输出可通用配置
• 通过 M30 中心螺纹便于安装

测量参数
测量范围：0 - 500 °C
传感器：热电堆（Thermopile）
光谱范围：8 - 14 µm
响应时间 t90：≤ 60 ms
测量不确定度：温度读数的 0.75 % + 2.0 K
重复性：1 K
温度系数：0.1 K/K（T < 250 °C）；0.04 %/K（T > 250 °C）
电流输出分辨率：0.2 K + 所选量程的 0.03 %
接口分辨率：0.1 K

电气参数
模拟输出：0(4) - 20 mA 线性，可切换，可缩放
阻抗：≤ 500 Ω
开关输出：开路集电极 24 V DC，≤ 150 mA
测试输入：10 - 34 V DC（符合 IEC 61131-2）
接口：IO-Link
电源：24 V DC +10 % / -20 %
电流消耗：24 V DC 时 ≤ 50 mA

通用参数
连接：M12 螺纹接头 4 针（A 编码）
环境温度：0 - 65 °C
存储温度：-20 - +80 °C
允许湿度：最大 95 % r.H.（无冷凝）
尺寸：Ø 30 x 185 mm（不含插头）
外壳：不锈钢 V2A (1.4305)
防护等级：IP 65（符合 DIN 40050）
重量：约 0.4 kg

可调参数

• 模拟输出 0/4 - 20 mA；模拟输出缩放
• 发射率
• 阻尼时间常数
• 最大值存储保持时间
• 工作模式与开关触点切换点
• 恢复出厂设置
• 温度单位 °C/°F
• 温度模拟

功能
过温信号；通过数字接口进行错误/事件信号；服务功能：测量值模拟；电源、模拟输出和开关输出的反极性保护

包装清单
红外测温仪 CellaTemp PR；简易说明书；2 个固定螺母

版本 / 典型特性
版本：CellaTemp PR 18 AF 1
测量范围 (AF 1)：0 - 500 °C
目标尺寸：11 mm
焦距 (AF 1)：0.3 m
测量场形状：圆形
测量原理：单色（单波长）

测量场表（测量距离 | 测量场直径）
0.00 mm | 16.50 mm
12.00 mm | 16.28 mm
24.00 mm | 16.06 mm
36.00 mm | 15.84 mm
48.00 mm | 15.62 mm
60.00 mm | 15.40 mm
72.00 mm | 15.18 mm
84.00 mm | 14.96 mm
96.00 mm | 14.74 mm
108.00 mm | 14.52 mm
120.00 mm | 14.30 mm
132.00 mm | 14.08 mm
144.00 mm | 13.86 mm
156.00 mm | 13.64 mm
168.00 mm | 13.42 mm
180.00 mm | 13.20 mm
192.00 mm | 12.98 mm
204.00 mm | 12.76 mm
216.00 mm | 12.54 mm
228.00 mm | 12.32 mm
240.00 mm | 12.10 mm
252.00 mm | 11.88 mm
264.00 mm | 11.66 mm
276.00 mm | 11.44 mm
288.00 mm | 11.22 mm
300.00 mm | 11.00 mm

特性 / 技术规格

• 型号：CellaTemp PR 18（PR 系列）
• 品牌：Keller
• 测量范围：0 - 500 °C
• 光谱范围：8 - 14 µm
• 光学目标尺寸（在 300 mm）：11.00 mm
• 响应时间：≤ 60 ms
• 接口：IO-Link + 模拟 0/4 - 20 mA
• 开关输出：开路集电极 24 V DC，≤ 150 mA
• 电源：24 V DC (+10 % / -20 %) / ≤ 50 mA
• 外壳：不锈钢 V2A (Ø 30 x 185 mm)
• 防护等级：IP65
• 重量：约 0.4 kg
• 包装清单：测温仪、简易说明书、2 个固定螺母
