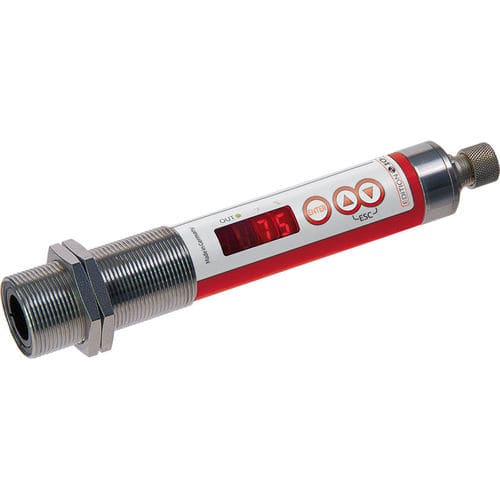

LED显示高温计 CellaTemp® PK 52

°C°FIO-Link

产品概述
CellaTemp® PK 52 是为火焰加热炉温度测量而开发的红外测温仪。其约 3.9 µm 的选择性光谱范围使视野内的水蒸气和 CO2 对测量结果影响极小，从而可在通过火焰和燃烧气体时实现长距离的精确测量。

主要特性

• 测量范围 500 至 2 000 °C
• 开关输出可通用配置
• 采用精密透镜实现高光学分辨率
• IO-Link 接口，便于集成与参数化
• 可通过传感器上的按键或系统接口设置所有参数
• 2 × PNP 开路集电极开关输出
• 通过 M30 中心螺纹安装非常简便
• 大型高对比度 4 位 LED 显示

测量参数（摘录）
测量范围: 500 - 2000 °C
传感器: 热电堆（thermopile）
光谱范围: 3.8 - 4.0 µm（针对火焰测量优化）
响应时间 t90: ≤ 60 ms
测量不确定度: 读数的 1 % [°C]
重复性: 4 K
温度系数: 0.04 %/K
电流输出分辨率: 0.1 K + 所选测量量程的 0.005 %
接口分辨率: 0.1 K
显示分辨率: 1 K

电气参数（摘录）
模拟输出: 0(4) - 20 mA 线性，可切换，可缩放
负载电阻: ≤ 500 Ω
开关输出: 2 × PNP 开路集电极，24 V DC，每通道最大 150 mA
测试输入: 10 - 34 V DC（符合 IEC 61131-2）
接口: IO-Link V1.1.3
电源: 18 - 32 V DC
电流消耗: 24 V DC 时 ≤ 50 mA

功能与显示
显示: 红色 4 位 LED，数字高度 8 mm
状态指示: 3 × LED
控制元件: 3 个按键

一般参数
连接: M12 5 针连接（A-coding）
环境温度: 0 - 65 °C（工作）
存储温度: -20 至 +80 °C
允许湿度: 最高 95 % r.H.（无凝结）
尺寸: Ø 30 × 210 mm（不含插头）
外壳: 不锈钢 V2A (1.4305)
防护等级: IP65（DIN 40050）
重量: 约 0.4 kg

可调参数（示例）
模拟输出缩放与滤波、发射率快速调节、防护玻璃透射率、峰值记忆保持时间、开关接点配置（源、触发点、延时）、通过插值点进行温度校正、活力指示、维护参数、恢复出厂设置、按键锁定、显示选项（温度/运行）、单位 °C/°F、温度模拟

功能（摘录）
超温信号（内部温度 > 75 °C）
维护功能：测量值模拟
诊断功能：指示极性反接、过载及供电电压错误
电源、模拟输出和开关输出具反接保护

包装清单
CellaTemp® PK 52 红外温度计
简要说明书
2 个固定螺母

软件
SW 50

技术规格

• 型号: CellaTemp® PK 52
• 测量范围: 500 - 2 000 °C
• 光谱范围: 3.8 - 4.0 µm（针对火焰测量优化）
• 输出选项: 0/4 - 20 mA 模拟、2 × PNP 开路集电极开关输出
• 接口: IO-Link V1.1.3
• 响应时间: ≤ 60 ms
• 精度: 读数的 1 %
• 防护等级: IP65
• 外壳: 不锈钢（Ø 30 × 210 mm）
• 工作温度: 0 - 65 °C
