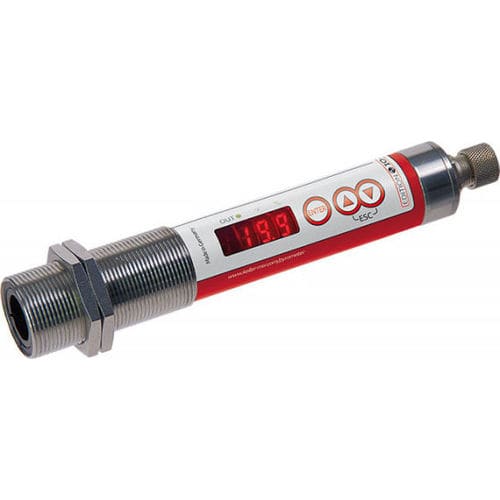

LED显示高温计 CellaTemp® PK 21

°C°FIO-Link

产品概述：
CellaTemp® PK 21 BF 1 是一款用于工业场景的快速非接触测温仪，可在 250 至 1600 °C 范围内从安全距离进行温度测量。设备集成了活力指示器（SMART），可持续记录运行数据，并根据运行条件提示推荐的检修和校准时机。

主要特性：

• 测量范围 250 至 1600 °C
• 开关输出可通用配置
• 精密透镜实现高光学分辨率
• IO-Link 接口（V1.1.3）
• 所有参数可通过传感器按键或系统接口设置
• 2 × 开关输出，PNP 开路集电极
• 通过 M30 中心螺纹便于安装
• 大且高对比度的 4 位 LED 显示

版本 / 属性：
型号：CellaTemp® PK 21 BF 1
测量范围：250 - 1600 °C
目标尺寸：Ø 10 mm（1.5 m 处）
焦距：1.5 m
测量场形状：圆形
测量原理：单色（单波段）测温仪

技术数据 — 测量参数：

• 传感器：光电二极管
• 光谱范围：1.0 - 1.7 µm
• 响应时间 t90：≤ 2 ms（T > 600 °C）
• 测量不确定度：读数的 0.3 % + 2.5 K
• 重复性：1 K
• 温度系数：0.07 %/K
• 电流输出分辨率：0.1 K + 所选测量范围的 0.005 %
• 接口分辨率：0.1 K
• 显示分辨率：1 K

技术数据 — 电气参数：

• 模拟输出：0(4)–20 mA，线性，可切换，可缩放
• 负载电阻：≤ 500 Ω
• 开关输出：2 × PNP 开路集电极，24 V DC，单路最大 150 mA
• 测试输入：10–34 V DC（符合 IEC 61131-2）
• 接口：IO-Link V1.1.3
• 电源：18–32 V DC
• 电流消耗：24 V DC 时 ≤ 50 mA

技术数据 — 功能特性：

• 显示：4 位红色 LED，数字高度 8 mm
• 状态指示：3 × LED
• 控制元件：3 个按键

技术数据 — 一般参数：

• 连接：M12 5 针（A 编码）
• 环境温度：0 - 65 °C
• 存储温度：-20 - +80 °C
• 允许湿度：≤ 95 % r.H.（无凝结）
• 尺寸：Ø 30 × 210 mm（不含插头）
• 外壳：不锈钢 V2A（1.4305）
• 防护等级：IP65（DIN 40050）
• 重量：约 0.4 kg

可调参数：

• 模拟输出 0/4–20 mA 的缩放
• 发射率快速调整
• 保护玻璃透过率补偿
• 阻尼时常数
• 最大值存储保持时间
• 工作模式、信号源与开关点、通断延迟
• 通过插值点（X/Y）进行温度修正
• 活力指示与服务参数
• 恢复出厂设置、按键锁定
• 显示选项：温度或 "run"；单位 °C/°F；温度仿真

功能：

• 内部温度 > 75 °C 时发出过温信号
• 服务功能：测量值仿真用于测试
• 诊断功能：反接、过载或电源异常时指示
• 电源、模拟输出和开关输出的反接保护

包装清单：

• 红外测温仪 CellaTemp® PK
• 简要说明书
• 2 个固定螺母

软件：
SW 50

测量场示例：

• 测量距离 1.5 m → 目标 Ø 10.00 mm
• 测量距离 0.00 m → 目标直径 Ø 11.50 mm
• 测量距离 1,500.00 mm → 目标直径 Ø 10.00 mm

技术规格（摘要）：

• 型号：CellaTemp® PK 21 BF 1
• 测量范围：250–1600 °C
• 光谱范围：1.0–1.7 µm
• 响应时间 t90：≤ 2 ms（T > 600 °C）
• 精度：读数的 0.3 % + 2.5 K
• 输出：0(4)–20 mA；2 × PNP 开路集电极
• 接口：IO-Link V1.1.3
• 电源：18–32 V DC
• 防护等级：IP65
• 外壳：不锈钢 V2A
• 尺寸：Ø 30 × 210 mm（不含插头）
• 重量：约 0.4 kg
