芯阀门 KWE5 series

电驱动流量控制钢

概述

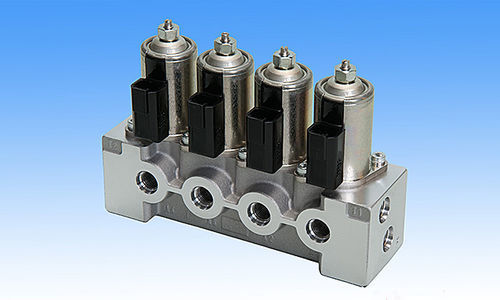

KWE5A/G 系列为电动先导控制阀，适用于在室外作业的工程机械和工业车辆的先导回路控制。KWE5A 型采用铝制外壳，KWE5G 型采用钢制外壳。常见配置为1至4个插装阀芯；其它配置可按需提供。

特性

• 接线简便：插装式电磁线圈带插头连接器，实现一次性接线。
• 占用空间小：多种阀块外壳可选，以适应不同的安装要求。
• 管路简化：多数阀块外壳仅提供一个P口和一个T口。
• 旁通口：配置旁通口可作为其它回路的液压动力源。

规格（表）
型号：KWE5A（铝制外壳） / KWE5G（钢制外壳）
最大压力（P口）：KWE5A 7 MPa；KWE5G 8.8 MPa
最大压力（A口 — 比例减压阀）：可选 2 / 3 / 4 MPa
最大压力（A口 — 方向阀）：KWE5A 7 MPa；KWE5G 8.8 MPa
最大压力（T口）：1 MPa
最大流量：比例减压阀 10 L/min；方向阀 16 L/min
电磁线圈额定 — 比例减压阀：0–0.7 A（DC24V）或 0–1.6 A（DC12V）
电磁线圈额定 — 方向阀：DC24V 或 DC12V

应用

• 挖掘机
• 轮式装载机
• 反铲装载机
• 履带装载机
• 自卸车
• 履带钻机 / 打桩机
• 起重机（履带/越野）
• 车载起重机
• 沥青摊铺机
• 伸缩臂装卸车
• 联合收割机
• 喷雾器
• 林业设备

技术参数

• 产品系列：KWE5 系列（型号：KWE5A、KWE5G）
• 外壳材料：KWE5A — 铝；KWE5G — 钢
• 插装阀芯布置：通常为1至4个插装阀芯；亦可按需定制
• 端口：P、A、T（许多外壳提供单个P口和单个T口）
• 最大压力（P口）：KWE5A 7 MPa；KWE5G 8.8 MPa
• 最大压力（A口 — 方向阀）：KWE5A 7 MPa；KWE5G 8.8 MPa
• 最大压力（A口 — 比例减压）：可选 2 / 3 / 4 MPa
• 最大压力（T口）：1 MPa
• 最大流量：比例减压阀 10 L/min；方向阀 16 L/min
• 电磁线圈规格：比例减压阀 0–0.7 A（DC24V）或 0–1.6 A（DC12V）；方向阀有 DC24V 和 DC12V 可选
