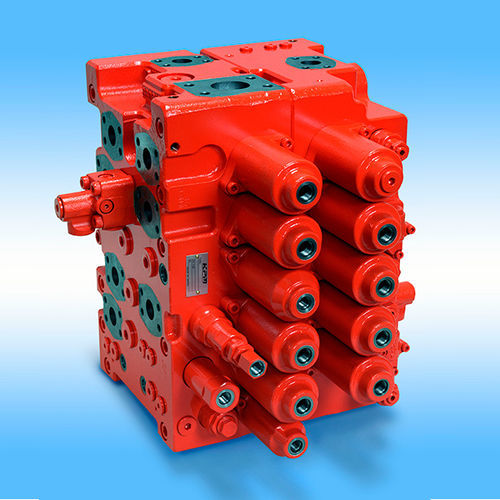

先导式阀门 KMX series

流量调节致动器控制调节

概述
KMX series为用于协调挖掘机液压执行机构的多路控制阀。主回路与先导回路在阀体内紧凑集成。可根据设备需求配置定制回路和特殊功能——例如直行控制、回转优先、高压行走、流量汇合与回生等。

特点

• 节能设计，低压降并具备流量回生功能
• 良好的可控性：直行控制、优先电路、流量汇合等
• 模块化功能，可通过辅助阀扩展机器专用功能

规格

• 型号：KMX13、KMX15、KMX32、KMX36
• 最高压力：34.3 MPa
• 额定流量：KMX13 = 180 L/min；KMX15 = 300 L/min；KMX32 = 450 L/min；KMX36 = 550 L/min
• 特殊回路/功能：直行、回转优先、高压行走、汇流、回生

应用

• 液压挖掘机
• 履带钻机与打桩机
• 林业机械

设计要点
采用CFD（计算流体动力学）优化内部油路，降低压降，提升液压系统效率。

挖掘机系统
常见的挖掘机液压系统在开中心控制结构中采用变量排量泵。电子控制的定量泵系统也可用于优化各项功能，实现高效、平顺且精确的控制性能。

技术规格

• 系列：KMX series (KMX13, KMX15, KMX32, KMX36)
• 最高压力：34.3 MPa
• 按型号额定流量：KMX13 180 L/min；KMX15 300 L/min；KMX32 450 L/min；KMX36 550 L/min
• 可用特殊回路：直行、回转优先、高压行走、汇流、回生
• 设计：CFD优化油路以减少压降
• 典型应用：挖掘机、履带钻机/打桩机、林业设备
