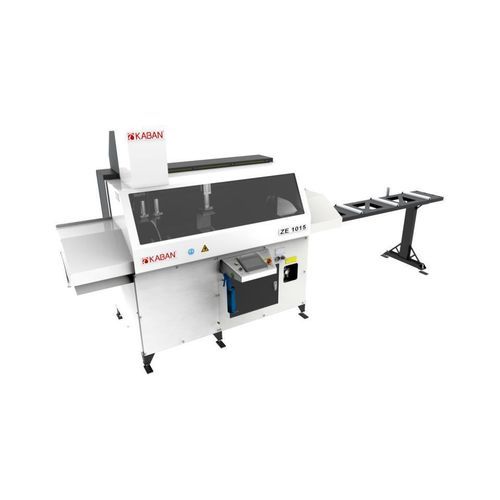

铝制型材切割机 ZE 1015

伺服控制式钻孔攻丝

ZE 1015 是一台用于铝型材 90° 切割的工业设备，针对高速度运行与可重复精度进行设计。该机集成了伺服驱动锯、气动夹紧、自动送料及可集成的钻孔/攻丝单元，支持复合加工。

主要特性

• 机械结构针对高速运行与稳定精度设计。
• 伺服控制的升降、滑动及切割返回系统，实现高效切割循环。
• 前表面和上表面的气动夹紧，确保型材加工时的固定。
• 封闭防护罩与安全标识，保障操作人员安全。

设计

• 经应力释放处理的铸件和焊接件，保证高速下的重复精度。
• 用于切割稳定的水平/垂直气动夹具。
• 封闭外罩以减少暴露在运动部件上的风险。

控制面板

• 7" 触摸屏界面，用于任务管理与循环自动化。
• Mitsubishi PLC 控制，确保自动化与流程管理的可靠性。
• 型材表面自动冷却液/空气喷雾，协助切割并减少碎屑。
• 自动循环运行：型材就位后切割序列自动执行。

锯

• 大直径锯片（Ø 500 mm），伺服控制并可针对不同型材设定多段切削速度。
• 锯切进-退回系统与切削冷却喷雾，支持连续的高质量切割。

钻孔与攻丝

• 集成的钻孔与攻丝单元，具有伺服定位以实现精确孔位。
• 具备大容量存储的工艺编程和钻孔冷却系统以支持加工。

送料 / 传动

• 伺服控制的升降、驱动与释放系统，实现无划痕输送型材。
• 自动型材送料与切割系统，支持免操作者干预的运行。
• 送料长度范围：最小 140 mm，最大 960 mm。

安全

• 防护罩与可见安全标识，提高操作人员安全性并满足合规要求。

技术支持

• 周期性维护提醒功能与远程连接的服务支持。

技术规格

• 型号：ZE 1015
• 锯片直径：Ø 500 mm
• 切割角度：90°
• 触摸屏：7" 触摸屏控制
• 控制系统：Mitsubishi PLC
• 送料长度：最小 140 mm；最大 960 mm
• 钻孔：工具最大直径 Ø 12 mm；Y 轴定位行程 260 mm；伺服定位；攻丝功能
• 伺服系统：伺服控制的自动送料、切割及锯速调节（可为不同型材设定多速）
• 夹紧：前表面和上表面的气动夹紧
• 冷却系统：切割与钻孔用冷却液/空气喷雾系统
• 辅助单元：集成钻孔/攻丝单元；具有大容量存储的工艺编程
• 安全：防护罩与安全标识
