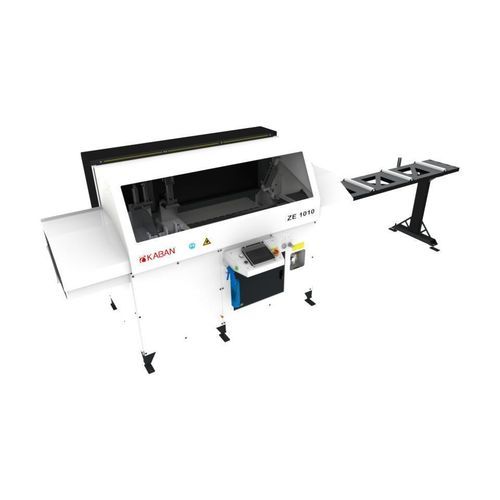

铝切割机 ZE 1010

型材用于铝制型材伺服控制式

ZE 1010 是一款用于铝型材连接件的切割机，专为高速、高精度的 90° 切割设计，配备伺服驱动自动送料和 7" 触摸屏（Kaban 界面）。机器采用应力消除机体、伺服控制与安全防护，适合连续生产使用。

亮点

• 适用于高速作业的机械结构，保证稳定的 90° 切割质量。
• 伺服控制的升降/滑动/释放与 cut-and-run 系统，实现无划痕的精确切割和连续加工。
• 前面与上方气动夹紧，确保型材固定可靠。
• Ø 500 mm 锯片，伺服速度控制并配有切削液喷洒系统。
• 7" 触摸屏（Kaban）与 Mitsubishi PLC 控制。

设计

• 铸件与焊接件经应力消除处理，以在高速下保持精度。
• 水平及垂直气动夹具用于切割过程中的型材稳定。
• 危险区域设有防护罩以满足安全要求。

控制面板

• 7" 触摸屏，Kaban 界面，用于编程与监控。
• Mitsubishi PLC 管理循环与安全。
• 在型材表面自动喷吹空气和切削液，辅助清洁与冷却。
• 自动操作：型材定位后切割循环自动运行直至完成。

锯

• Ø 500 mm 锯片，cut-and-run 工作方式。
• 根据型材截面进行伺服控制的速度调节。
• 切削液喷洒系统用于温度控制与切屑排出。
• 可为不同型材设定多段切割速度。

长度驱动

• 伺服控制的升降、驱动与释放系统，确保无划痕的精确切割。
• 最大切割长度：960 mm。
• 最小切割长度：140 mm。

安全

• 移动部位周围设有防护罩和安全标识。
• 按工业标准设计以集成防护装置和急停装置。

技术支持

• 可编程的定期维护提醒功能。
• 支持远程连接以进行诊断和服务支持。

技术参数

• 型号：ZE 1010
• 应用：铝型材连接件 90° 切割
• 锯片直径：Ø 500 mm
• 送料系统：伺服控制自动送料，cut-and-run
• 控制：Mitsubishi PLC；7" 触摸屏（Kaban 界面）
• 夹紧：前端与上方气动夹具；水平/垂直钳口
• 切割模式：升降、滑动、cut-and-run；伺服多速锯
• 冷却/润滑：切削液喷洒；自动气体吹扫
• 切割长度范围：140 mm（最小）— 960 mm（最大）
• 安全：防护罩和安全标识
• 支持：维护提醒与远程服务支持
