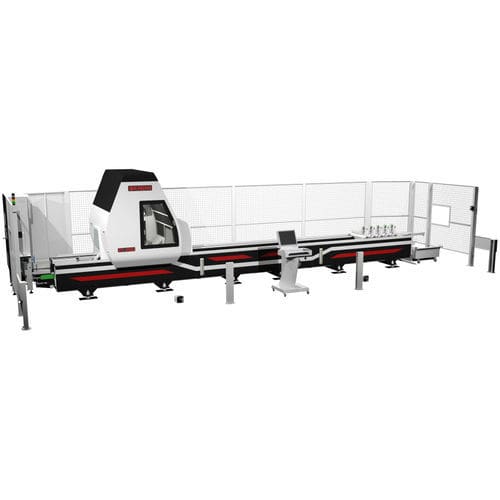

5轴CNC加工中心 ZC 3052 立式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于钢材, 用于铝
- 相关功能
- 铣削, 切割, 钻孔
- 应用
- 用于型材
- 其他特性
- 高速
- X轴
7,630 mm
(300.39 in)- Y轴
460 mm
(18.11 in)- Z轴
300 mm
(11.81 in)- 输出功率
16.75 kW
(22.77 hp)- 工作台旋转(C轴)
90 °, 180 °
- X轴进给速度
140 m/min
- Y轴进给速度
80 m/min
- 总重量
10,435 kg
(23,005.24 lb)- 整体长度
11,515 mm
(453.3 in)- 整体宽度
3,894 mm
(153.3 in)- 总高度
2,547 mm
(100.3 in)
产品介绍
- 适合高速运转的坚固机械结构
- 平均轴速超过 100 米/分钟
- 仿形长度 7630 毫米
- 双工位轮廓加工长度 3615 mm x 2
- 可加工型材尺寸 450 x 300 毫米
- 夹钳数量为 10
- 主轴电机 11-13.5 kW 24,000 rpm
- 刀库数量为 12 件
- 锯切直径 400 毫米
- 三菱 CNC 控制单元
- 自动刀具长度测量
- 自动定位钳
- 断电时自动恢复刀具
设计
- 可高速、高质量加工铝型材和钢型材的机械结构
- 消除应力的铸件和焊接件，确保稳定的高速精度
- 轴速平均超过 100 米/分钟
- 铣削、切槽、钻孔、攻丝、锪孔、切割等能力
- 单工位加工长度 7630 毫米
- 双工位加工长度 3615 mm x 2
- 可加工型材尺寸 450 x 300 毫米
- 冷却液喷淋系统
控制面板
- 多功能可调式人体工程学操作台
- 19'' 屏幕
- 用户友好的 Kaban 界面，基于 Windows，参数结构易于调整
- 兼容 .NCX 扩展软件
- 高性能 4+1 轴三菱 CNC 控制单元
- 通过以太网通信
- 使用 G 代码工作
- 通过 USB 和 COM 端口传输数据
主轴
- 伺服控制定位，扭矩更大
- 水冷式 8.5 kW 24,000 rpm 主轴，带恒温传感器
- 刀具冷却系统，带油气混合喷射速度调节装置，液位传感器
- 刀架和刀架清洁系统
- 为尽可能减少操作员失误而编写的换刀安全协议
---
