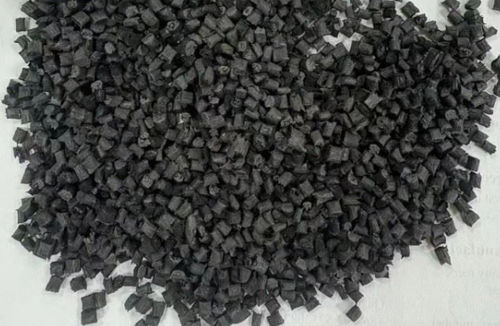

颗粒尼龙6

小型

什么是PA66 CF30复合材料？ PA 66 + 30%碳纤维增强工程复合材料 PA66 CF30复合材料 这种先进的高性能聚酰胺66材料结合了30%的碳纤维增强，提供了优越的刚性和卓越的弯曲强度特性。与传统的玻璃纤维增强PA 6.6复合材料相比，这种碳纤维增强配方表现出更高的强度重量比，同时保持优良的尺寸稳定性。 复合材料的各向异性增强模式和增强的蠕变阻力使其能够用于传统金属合金会影响重量效率的关键应用。其优化的纤维-基体界面确保在-40°C至120°C的温度变化下性能一致，在循环载荷条件下保持结构完整性。 技术数据表 - 物理 - 密度: ASTM D-792, g/cm3, 1.28 - 成型收缩率: ASTM D-955, %, 0.1-0.25 - 吸水率: ASTM D-570, %, 0.45 - 机械 - 拉伸强度: ASTM D-638, MPa, 210 - 弯曲强度: ASTM D-790, MPa, 296 - 弯曲模量: ASTM D-790, MPa, 11500 - 断裂伸长率: ASTM D-638, %, 0.9 - 缺口冲击强度, +23°C: ASTM D-256, J/m, 125 - 热 - 熔点: ASTM D-3418, °C, 263 - 变形温度 1.8 Mpa: ASTM D-648, °C, 250 - 阻燃性 - 阻燃剂: -, HB - 加工条件 - 干燥温度: 80°C - 干燥时间: 4-8 hr - 最大含水量: <0.1% - 熔融温度: 280-300°C - 模具温度: 80-120°C 应用 - 汽车工程应用 - 重量敏感组件的结构轻量化组件 - 需要疲劳抗性的高应力承载系统 - 需要热稳定性的发动机舱应用 - 体育和性能设备 - 需要优化质量-强度参数的高负荷运动装备 - 专业运动器材的技术组件 - 具有精密公差要求的抗冲击休闲设备 - 工业技术应用 - 需要刚性和振动阻尼的机器人组件 - 需要耐磨性的自动化系统部件 - 便携技术设备的结构元件 - 无人机机身部件 - 轻量且高强度 质量保证 - 生产前进行原材料检查。 - 组装前进行单个组件检查。 - 生产过程中实施过程内质量检查。 - 交付前进行随机最终检查。 技术规格: - 材料: PA66 + 30% 碳纤维 - 颜色: 黑色 - 等级: 注塑/挤出 - 密度: 1.28 g/cm3 - 成型收缩率: 0.1-0.25% - 吸水率: 0.45% - 拉伸强度: 210 MPa - 弯曲强度: 296 MPa - 弯曲模量: 11500 MPa - 断裂伸长率: 0.9% - 缺口冲击强度 (+23°C): 125 J/m - 熔点: 263°C - 变形温度 (1.8 MPa): 250°C - 阻燃剂: HB - 干燥温度: 80°C - 干燥时间: 4-8 hr - 最大含水量: <0.1% - 熔融温度: 280-300°C - 模具温度: 80-120°C
