液压滑环 DHS165-6-1F-2S-2Y

光纤混合动力工业

简要说明
DHS165-6-1F-2S-2Y 混合滑环，可实现电力/信号、电光纤和流体（气体/液体）联合传输。该单元集成6路电路、1路光纤通道、2路信号通道和2路液体通道，采用气动/液压与光学传输方式，将多种介质传输至旋转接口。适用于需要同时传输电能、光信号和流体的工业旋转系统。

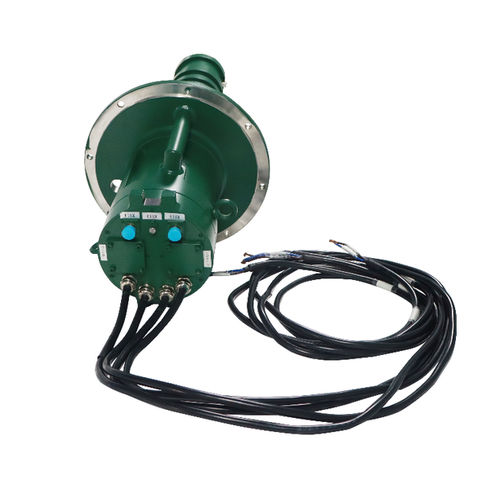

产品图
产品图和产品图片用于说明 DHS165-6-1F-2S-2Y 混合滑环的尺寸与配置。有关安装接口和尺寸公差，请参阅产品页中的图纸。

我们的优势

• 模块化设计，可根据应用需求进行全定制。
• 多款 Ingiant 滑环系列，覆盖各种工业应用；支持定制解决方案与现有系统集成。
• 制造商规格：长寿命（超过20年 / >8亿转），采用高等级组件，电气与流体接口可配置。

技术参数（来自产品表）
型号：DHS165-6-1F-2S-2Y
电路数：6 路电路
工作温度：-40℃ ~ +65℃
额定电流：可配置 / 可定制
工作湿度：≤70%
额定电压：0 ~ 240 VAC/VDC
防护等级：IP54
绝缘电阻：≥1000 MΩ @ 500 VDC
外壳材质：铝合金
耐压强度：1500 VAC @ 50 Hz, 60 s, 2 mA
电接触材料：贵金属
动态电阻变化：< 10 MΩ
引线规格：彩色特氟龙绝缘并镀锡绞合柔性线
转速：0 ~ 600 rpm
引线长度：500 mm + 20 mm

特性 / 技术规格

• 型号：DHS165-6-1F-2S-2Y
• 6 路电气通道
• 1 路光纤通道
• 2 路信号通道
• 2 路液体通道（支持气动/液压传输）
• 工作温度范围：-40℃ 至 +65℃
• 额定电压：0–240 VAC/VDC
• 额定电流：可配置/可定制
• 防护等级：IP54
• 绝缘电阻：≥1000 MΩ @ 500 VDC
• 耐压：1500 VAC @ 50 Hz，60 s（2 mA）
• 电接触：贵金属
• 动态电阻变化：< 10 MΩ
• 引线：彩色特氟龙绝缘，镀锡绞合，长度 500 mm + 20 mm
• 外壳：铝合金
• 最大转速：最高可达 600 rpm
