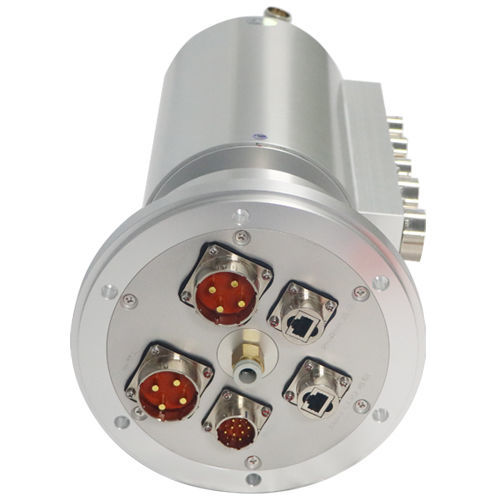

电动滑环 DHS150-34-1Q

混合动力气体用于机器人

简要描述
气-电滑环。定制的气-电混合滑环，可同时传输气体介质与电力/信号。

产品概述
DHS150-34-1Q 气-电滑环，外径150 mm。电气通道总数：34（通信环10 + 动力环24）。示例配置最大电流：45 A；额定电流与电压可定制。所有电气接口采用航空插头接口。产品配置外置气路滑环，流通孔 ∅8，送气管外径 ∅10；最大工作压力 0.8 MPa。端部配备增量编码器以检测角位移与转速，编码器可拆卸更换以便维护。

特性

• 360° 连续旋转，同时传输气体、动力和信号线路。
• 支持 1/2/3/4/5/6/8/10/12/16/24 气路；气体接口标准 G1/8" 和 G3/8"；管径可定制。
• 支持 1–128 根电气通道（动力或信号）；接触材料为贵金属，硬镀金处理以实现低扭矩和稳定传输。
• 可传输压缩空气、真空、液压油、水、热水、冷却液、蒸汽等介质；可根据需求定制高速和高压版本。
• 可选编码器用于速度与位置反馈；编码器可拆卸便于维护。

典型应用

• 自动化控制系统：机器人、自动化生产线、机床等。
• 医疗设备：精密仪器、电外科设备等。
• 海上与海工：吸泥船、大型起重机等。
• 航空航天：太阳能跟踪平台、发动机测试设备等关联设备。

我们的优势

• 20余年行业经验，提供 OEM/ODM 服务，拥有多项技术专利。
• 厂内实验室测试，回转精度高、电气噪声低、使用寿命长；电接触采用贵金属镀层。
• 自销售之日起 12 个月保修（人为损坏除外），质量问题提供免费维修或更换；提供技术资料与定期培训支持。

标准产品外形图
产品文档内提供标准外形及尺寸图纸。

技术规格

• 型号：DHS150-34-1Q
• 外径：150 mm
• 回路数：34
• 电气通道：通信环10 + 动力环24
• 最大电流（示例）：45 A（额定电流可定制）
• 额定电压：0~240 VAC/VDC
• 工作温度：-40°C ~ +65°C
• 工作湿度：≤70%
• 防护等级：IP65
• 绝缘电阻：≥1000 MΩ @ 500 VDC
• 耐电压：1500 VAC @ 50 Hz, 60 s, 2 mA
• 电接触材料：贵金属
• 动态接触电阻变化：≤10 mΩ
• 引线规格：彩色特氟龙绝缘、镀锡绞合柔性导线
• 引线长度：500 mm + 20 mm
• 转速：0 ~ 600 rpm
• 外置气路滑环：流通孔 ∅8；送气管外径 ∅10；最大压力 0.8 MPa
• 编码器：一端配增量编码器以检测位置与速度；编码器可拆卸更换
