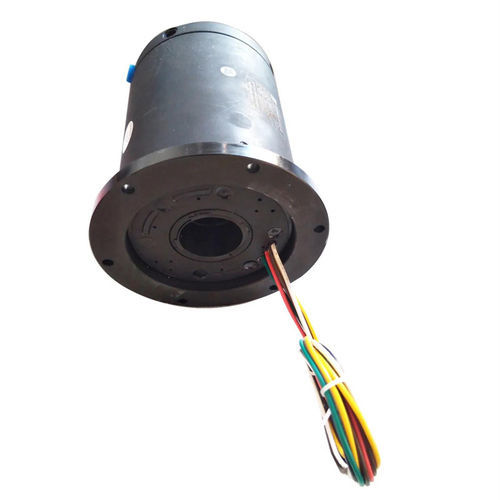

空气旋转接头 DHK035-6-2Q

工业回转工作台用于机器人

产品描述
Ingiant 气动滑环 DHK035-6-2Q 将电力/信号电路与气动/液压通道结合，用于 360° 连续旋转场合。该产品为贯通孔紧凑结构，适合轴安装，支持 Ethernet、EtherCAT、Profibus、Profinet、CANbus、DeviceNet 等通信/现场总线。可定制的选项包括回路数量、外壳材质、IP 等级、转速、线缆长度、连接器、特殊电缆、防盐雾、工作温度范围等。外壳可倒装安装。

典型应用

• 工业设备：加工中心、回转索引台
• 重型设备：炮塔、电缆卷筒、试验台
• 包装与码垛机、工艺设备
• 旋转传感器、应急照明回路、机器人关节
• 展览/显示设备、需旋转连接的医疗设备

特性

• 型号：DHK035-6-2Q
• 内径：35 mm
• 外径：99 mm
• 重量：1.25 kg
• 结构：贯通孔，轴安装
• 电接触材料：金-金、银-银、纤维刷—环
• 工作速度：0–300 RPM
• 电流额定：每通道 2 A
• 电压额定：0–480 V（可定制）
• 通道：2 路气路，6 路信号（可配置）
• 连接器：引线和端子（可定制连接器）
• 支持通过定制安装方式实现电力与信号的连续传输

产品 / 制造商说明
Ingiant 是一家专业的定制滑环制造商，拥有研发、质量控制和生产团队。该滑环用于通过旋转界面传输电力、信号或数据，使内侧旋转部分可独立于外侧工作，便于在旋转平台上安装电机或传感器而无需缠绕线缆。

功能

• IP 保护等级可选范围 IP51 至 IP65，适用于有湿气或涉水的应用
• 适用于精密信号、电力和数据的传输，维护需求低

可定制的信号类型

• 电磁阀控制
• PLC 接口
• RS485 / RS232 / RS422
• 热电偶
• 传感器线路
• 脉冲信号
• 编码器
• 伺服系统
• CANBUS
• Profibus
• CC-Link
• USB 2.0
• 以太网 / 千兆以太网
• 视频
• 语音/音频

优势

• 紧凑体积，适合空间受限的安装
• 精密信号传输能力
• 低维护需求
• 低电气噪声
• 低扭矩损耗
• 使用寿命长

技术规格

• 型号：DHK035-6-2Q
• 内径：35 mm
• 外径：99 mm
• 重量：1.25 kg
• 结构：贯通孔，轴安装
• 电接触材料：金-金、银-银、纤维刷—环
• 工作速度：0–300 RPM
• 电流：每通道 2 A
• 电压：0–480 V（可定制）
• 通道：2 路气路，6 路信号（可定制）
• 连接器：引线和端子
