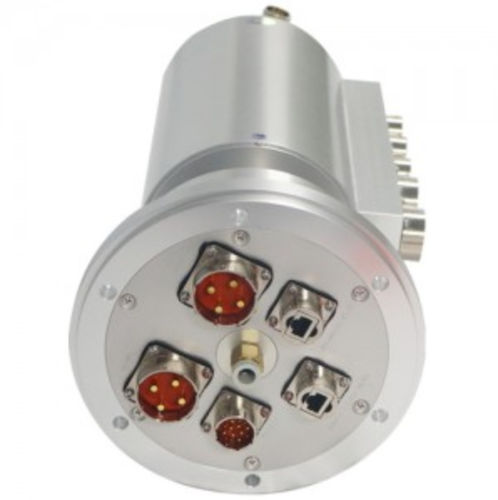

电动滑环 DHS150-34-1Q

混合动力气体工业用途

简短说明
气电混合滑环，可同时传输气体与电气回路。DHS150-34-1Q 型号外径为150 mm，具有34路电气通道（10路通信 + 24路电力）及外置1路气体滑环（流通孔 Ø8，气管外径 Ø10）。一端配置增量编码器用于角位移和转速检测（可拆卸）。

主要参数（表）
DHS150-34-1Q

• 回路数：34
• 额定电流：可定制（单路电力典型可达45 A）
• 工作湿度：≤70%
• 额定电压：0 ~ 240 VAC/VDC
• 防护等级：IP65
• 绝缘电阻：≥1000 MΩ @ 500 VDC
• 耐压强度：1500 VAC @50Hz，60s，2mA
• 壳体材料：铝合金
• 电接触材料：贵金属
• 动态电阻变化：≤10 mΩ（产品资料）
• 引线：彩色特氟龙绝缘并镀锡柔性绞线；长度500 mm + 20 mm
• 转速：0 ~ 600 rpm

特性

• 360°连续旋转，同时传输气体、电力与信号。
• 气体通道配置灵活（1/2/3/4/5/6/8/10/12/16/24），气管尺寸可定制。
• 支持1–128路电力或信号线；电流和电压可按需配置。
• 标准气体接口：G1/8" 和 G3/8"；其他螺纹尺寸可按需提供。
• 可传输介质：压缩空气、真空、液压油、水、热水、冷却液、蒸汽等；可提供高速与高压版本。

典型应用

• 自动化与机器人：机器人手臂、自动化生产线、数控机床。
• 医疗设备：精密仪器与旋转医疗平台。
• 海上与重型设备：起重机、吸泥船及大型回转设备。
• 航空航天与太阳能跟踪：旋转平台及发动机相关试验设备。

我们的优势

• 公司：在滑环与旋转接头研发领域拥有20余年经验及多项技术专利。
• 产品：自有实验室测试，高转动精度，电性能稳定；贵金属接触并采用先进镀层，具有低扭矩和长寿命。
• 售后：自销售之日起12个月内因制造缺陷提供保修；提供技术资料与培训支持。

技术规格

• 型号：DHS150-34-1Q
• 外径：150 mm
• 电气通道：34（10 通信 + 24 电力）
• 最大电流（每路电力）：可达45 A（典型，可定制）
• 外置气体滑环：流通孔 Ø8；气管外径 Ø10；最大压力 0.8 MPa
• 编码器：一端配置可拆卸增量编码器
• 工作温度：-40°C ~ +65°C
• 工作湿度：≤70%
• 额定电压：0 ~ 240 VAC/VDC
• 防护等级：IP65
• 绝缘电阻：≥1000 MΩ @ 500 VDC
• 耐压强度：1500 VAC @50Hz，60s，2mA
• 电接触材料：贵金属
• 动态电阻变化：≤10 mΩ（如标注）
• 引线：彩色特氟龙绝缘并镀锡绞线；长度500 mm + 20 mm
• 转速：0 ~ 600 rpm
