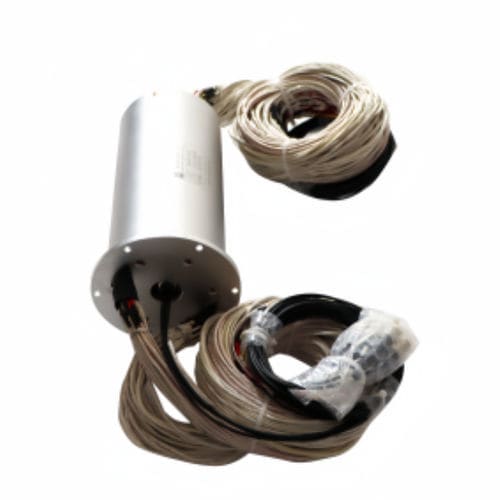

电光学滑环 DHS085-70-4F

光纤混合动力医用

简短描述
DHS085-70-4F 光电滑环（四通道光电混合滑环），可同时传输4根光纤和1至70路电信号。整体精密导电滑环，铝合金结构。电路支持信号（2A）、10A、50A；电压可达600 VAC/VDC。

产品概述
光电滑环以光纤作为数据传输介质，用于旋转连接的系统组件之间的数据传输。可在无限制的连续或间歇旋转过程中传输大容量数据和电气信号，改善机械集成并避免因转动关节造成的光纤损伤。可与传统电滑环配合，形成光电混合总线，同时传输电源和高速数据。

典型应用

• 高端机器人
• 高端物料输送系统
• 军用车辆上的旋转炮塔
• 远程控制系统
• 雷达天线
• 光纤传感及其他转盘（速率台）
• 高速视频、数字和模拟信号的传输与控制
• 医疗系统
• 视频监控系统
• 国家或国际安全系统
• 潜艇运行系统
• 应急照明设备
• 展览/展示设备

产品详情（主要参数）
型号：DHS085-70-4F
回路数：70
工作温度：-40°C ~ +65°C
额定电流：可定制
工作湿度：≤70%
额定电压：0 ~ 240 VAC/VDC
防护等级：IP54
绝缘电阻：≥1000 MΩ @ 500 VDC
外壳材质：铝合金
耐压强度：1500 VAC @ 50Hz，60s，2mA
电接触材料：贵金属
动态电阻变化：≤10 mΩ
引线规格：彩色特氟隆绝缘并锡镀绞合柔性导线
转速：0 ~ 600 rpm
引线长度：500 mm + 20 mm

特点 / 技术参数

• 传输：4 路光纤 + 1 至 70 路电路
• 电路支持：信号（2A）、10A、50A；可达 600 VAC/VDC
• 回路数：70
• 工作温度：-40°C ~ +65°C
• 额定电流：可定制
• 工作湿度：≤70%
• 额定电压：0 ~ 240 VAC/VDC
• 防护等级：IP54
• 绝缘电阻：≥1000 MΩ @ 500 VDC
• 外壳材质：铝合金
• 耐压强度：1500 VAC @ 50Hz，60s，2mA
• 电接触材料：贵金属
• 动态电阻变化：≤10 mΩ
• 引线：彩色特氟隆绝缘并锡镀绞合柔性导线
• 转速：0 ~ 600 rpm
• 引线长度：500 mm + 20 mm
