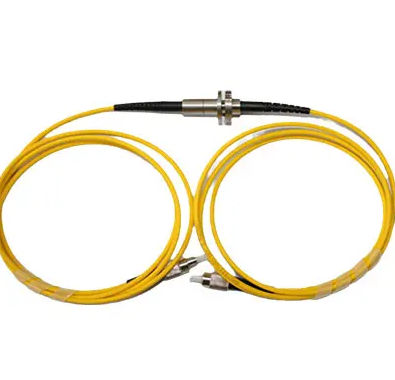

实心轴光纤旋转接头 HS-1F-002医用用于机器人视频监控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 构造
- 实心轴
- 应用
- 医用, 用于机器人, 视频监控, 用于雷达天线, 海底, 工业
- 其他特性
- IP54, 轴装式, 非接触式
- 触点数量
1 unit
产品介绍
产品概述
典型应用
产品命名说明
技术参数
可选项与定制
- Ingiant HS-1F-002 为单模或多模系统提供光纤旋转接头，实现连续双向光信号传输。
- 无接触设计，完全封闭结构，适合高速旋转与长寿命运行。
- 机元标准光纤长度：1.1 m（可按需定制 pigtail 长度）。
典型应用
- 工业机器人及高端机器人
- 高精度物料搬运与输送系统
- 军用车辆上的旋转炮塔与武器站
- 远程控制系统、雷达与天线平台
- 光纤传感器、高速视频转盘与信号分配平台
- 医学成像设备与视频监控系统
- 潜艇作业系统与应急照明设备
- 展览/展示设备及其他精密旋转平台
产品命名说明
- 产品类型：HS — 实心轴滑环
- Channels：数字 + F（光通道数，例如 1F、3F）
- 光纤类型：9/125（单模），50/125 或 62.5/125（多模）
- 工作波长：850 nm、1310 nm、1550 nm
- 尾纤（pigtail）：标准 1.2 m（S = 客户指定）；可选装甲封装；接口形式：FC / ST / SC / LC / N = 无连接器；端面：PC（平面）、APC（锥角）
- 型号示例：HS-3F-50/125-S-Φ2.0K-FC/PC
技术参数
- 环数：1 环（可定制）
- 带宽：±50 nm
- 波长范围：850 ~ 1550 nm
- 最大插入损耗：≤ 1.5 dB
- 插入损耗波动：≤ 0.5 dB
- 回波损耗：≥ 50 dB
- 承受光功率：≤ 23 dBm
- 标准光纤类型：9/125（单模）
- 抗拉强度：≤ 12 N
- 最大转速：2000 rpm
- 预计寿命：≥ 2 亿次旋转
- 工作温度：-20 ~ +60 °C
- 存储温度：-45 ~ +85 °C
- 重量：约 15 g
- 防护等级：IP54（可选 IP65、IP67）
- 振动与冲击标准：GBJ150
可选项与定制
- 可按需定制通道数量、光纤类型与连接器端接方式。
- 可根据环境或机械要求指定防护等级（IP65/IP67）、尾纤长度与装甲封装。
- 可提供用于集成与 OEM 项目的技术图纸（2D/3D）与规格表。
