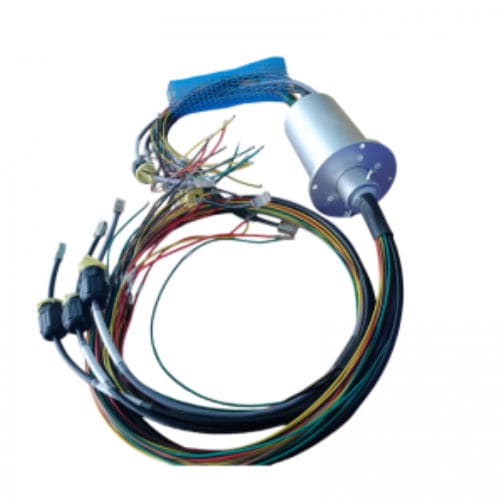

以太网滑环 DHS078-43-006

千兆以太网1 Gbps100 Mbps

产品概述
DHS078-43-006 是一款外径78 mm、针对 PROFINET 优化的以太网滑环，旨在将工业电源、控制信号与高速以太网传输集成于旋转系统。该产品提供43路专用回路以支持 PN 通信，并兼容 Fast Ethernet（100 Mbps）和 Gigabit Ethernet（1000 Mbps），满足自动化环境中的可靠数据传输需求。

PROFINET 应用的关键优势

• PN 通信优化：为 PROFINET 设计的屏蔽专用回路，可将数据包丢失和延迟降至最低。
• 双以太网支持：支持 100 Mbps 和 1000 Mbps 的 PN 以太网，与常见 PLC 和 HMI 兼容。
• 极为稳定的信号：金对金触点与 <10 mΩ 的动态接触电阻，可减少干扰，确保协议完整性。
• 工业级耐用性：IP51 防护等级与铝合金外壳，适应工厂环境中的灰尘和振动。
• 即插即用集成：预接线 RJ45 连接器，便于接入现有 PROFINET 基础设施。

典型应用

• 基于 PROFINET 的工业机器人与机械手
• 支持 PN 通信的自动旋转生产线
• 带旋转工作台的数控机床
• 智能输送系统与旋转分度器
• 需要 PN 数据传输的工业 PTZ 摄像机

技术参数 / 规格

• 型号：DHS078-43-006
• 系列：DHS078 series
• 外径（OD）：78 mm
• 回路数：43 路，针对 PN 通信优化
• 以太网支持：Fast Ethernet 100 Mbps 与 Gigabit Ethernet 1000 Mbps
• 通信协议：PROFINET (PN)
• 触点材料：金对金触点
• 动态接触电阻：<10 mΩ（动态）
• 防护等级：IP51
• 外壳：铝合金
• 连接器：预接线 RJ45 连接器
• 设计重点：面向旋转自动化设备的工业级稳定性、低延迟与即插即用集成
