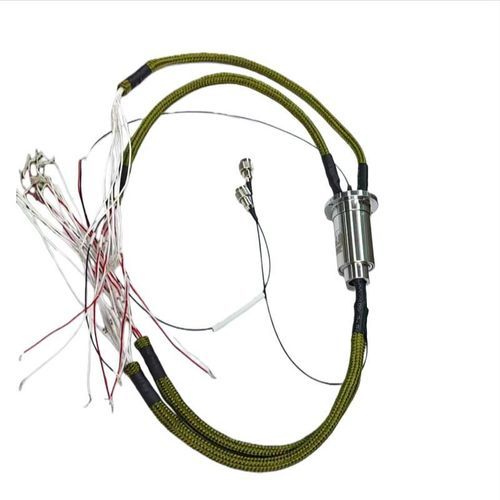

电光学光纤旋转接头 DHS025-19-1F

金属不锈钢紧凑型

产品概述
这款集成的电气和光纤滑环组件，型号DHS025-19-1F，是一种高性能旋转接口，专为在苛刻的360°连续旋转应用中实现可靠的电力、信号和光学数据传输而设计。它将19个电气通道和1个单模光纤通道组合在一个紧凑、耐用的不锈钢外壳中。

核心优势

• 集成设计：将高电流电气路径与低损耗光学通道结合在一个紧凑的单元中，简化了系统设计。
• 高可靠性：具有贵金属接触点、坚固的不锈钢结构和长使用寿命（≥3M转）以满足关键任务应用。
• 稳定性能：光学通道的插入损耗低且一致，接触电阻变化最小，优良的绝缘性确保信号完整性。
• 适用于恶劣环境：在宽温度范围内可靠运行，并防尘和轻微潮湿（IP51）。

此滑环组件是高级旋转系统的最佳解决方案，在这些系统中，性能、耐用性和数据保真度不能妥协。

主要技术参数
电路数量：19
额定电流：

• 电源：8个电路3A + 1个屏蔽电路；28VDC
• 信号：9个电路9A + 1个屏蔽电路

额定电压：0–28VDC
绝缘电阻：≥500 MΩ @ 500VDC
接触电阻：≤100 mΩ（不包括导线）
动态接触电阻变化：≤10 mΩ
旋转速度范围：≥120 rpm
使用寿命：≥3,000,000转
工作温度：-40°C至+60°C
防护等级：IP51
旋转扭矩：≤20 mN·m（室温下）
结构材料：不锈钢
电气接触材料：贵金属
产品重量：≤220g（不包括导线）
导线规格：参见接线图
螺纹孔和导线出口的密封工艺：密封剂灌封

光纤滑环技术参数

• 通道数量：1
• 工作波长：1270nm / 1330nm
• 光纤类型：单模光纤
• 连接器类型：FC/PC
• 插入损耗：<2dB
• 插入损耗变化：<±0.5dB
• 包装直径：Ø 0.9” （装甲）

主要特点

• 电光电气旋转接头
• 适用于高级旋转系统的紧凑集成设计
• 适用于恶劣环境和关键任务应用

技术规格

• 型号：DHS025-19-1F
• 电气电路数量：19
• 光纤通道数量：1（单模光纤）
• 工作温度：-40°C至+60°C
• 防护等级：IP51
• 材料：不锈钢外壳，贵金属接触点
• 使用寿命：≥3,000,000转
• 旋转速度：≥120 rpm
• 重量：≤220g（不包括导线）
