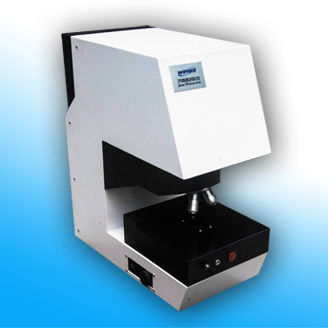

光学粒度分析仪 Winner219

工艺流程粒子形状自动

济南微纳科技有限公司推出全自动颗粒图像仪——Winner219。可以采用动态、静态两种测试模式针对1—5000微米范围内的颗粒进行粒径分布、形貌分布等参数检测。是颗粒测试领域的全能型设备。 一、功能特点 颗粒形貌的分析：对于球形度、圆形度、磨圆度、长径比、球度等行业专用的颗粒形貌参数的分析是其他颗粒测试设备所不具备的。值得一提的是，本产品软件中新增了对于颗粒圆形度（磨圆度）的计算模块，对颗粒圆形度的分析符合美国石油天然气标准：API_RP58。并且适合应用此图版的地质、磨料、石油天然气等行业规范，对于以上行业具有重要意义。 动态、静态双模式测试： 1. 静态模式时，获得观测效果可以清晰地看到样品的状态表面等。 2. 动态模式时，颗粒样品不断快速通过样品窗，持续采集可获得大量样品数据，解决了以往图像仪测试代表性差的问题。如果选配我们的样品窗自清洗配件和在线版软件，甚至可以实现简易的在线检测。 全自动控制系统：本设备采用高精度三轴控制机构，可自动控制平台移动和焦距调节，通过软件的人性化设置，可以实现：自定义路线采集、记忆多点采集、自动对焦、记忆对焦等功能。 主机系统内置：富士康微型主机内置，独立操作环境避免冲突易维护。 二、设备参数 重量：20KG 光学组件 1. 物镜组：韩国产4X、10X、40X、100X（油）长距消色差（平场）物镜组，可选：奥林巴斯组件 2. 目镜组：1X、10X大视野摄像目镜 3. 场镜：带抗畸变场镜以减轻边缘畸变并加大景深 4. 倍率范围：4倍——16000倍（含数码放大倍率） 5. 光学照明：可调式LED照明器。可选工业高亮度LED点式照明器 运动组件 1. 移动平台：二维电动平移台，有效行程60MM×60MM。带霍尔磁性感应器。可选：有效行程100mm×100mm 2. 对焦机构：电动对焦系统，有效行程50mm。 3. 电机参数：高精密式步进电机，微动细分最高可达1微米。 4. 驱动模块：内置式RS232驱动端口，可用USB控制。
